Цилиндр выносной опоры задний 13274312

Цилиндр выносной опоры задний 13274312

← Цилиндр передний вертикальный выносной опоры 12105287 Подвеска и оси 12214270 →

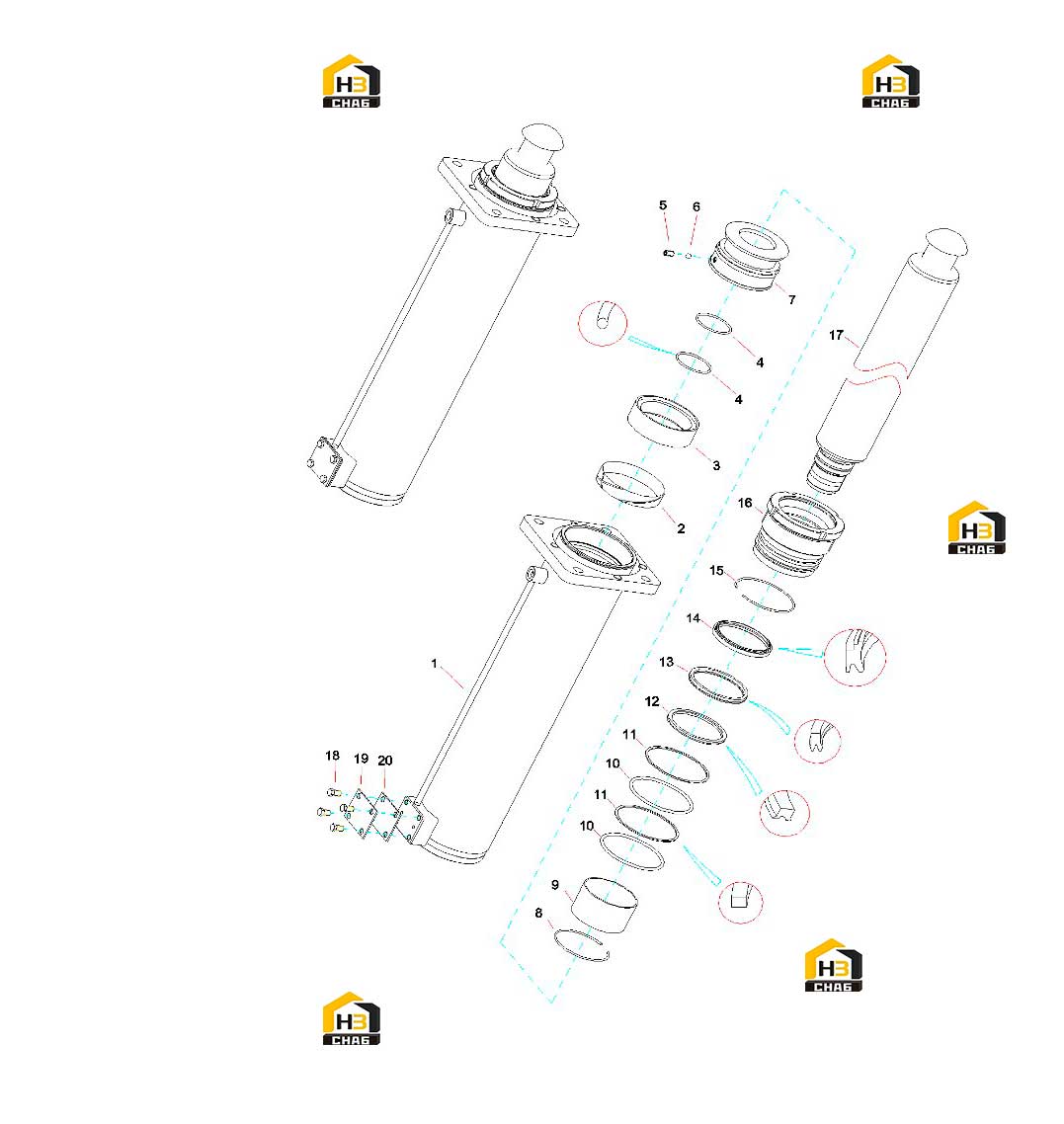

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Barrel Assembly
Каталожный номер:13274313
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Ring, Wear
Каталожный номер:13274186
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Seal
Каталожный номер:B230101001458
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring
Каталожный номер:A210609000168
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:A210206000013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Ball, Steel
Каталожный номер:A880899030000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Piston
Каталожный номер:13266476
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Ring, Snap
Каталожный номер:A210417000001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bearing
Каталожный номер:60208488
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-Ring
Каталожный номер:A31C211500530
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Ring, Retainer
Каталожный номер:10250741
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Seal, HRB
Каталожный номер:13266589
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Seal, ZBR
Каталожный номер:60011794
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Seal, Dust
Каталожный номер:13266590
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Ring, Retainer
Каталожный номер:A210417000004
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sleeve, Guide
Каталожный номер:13274303
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Rod, Cylinder
Каталожный номер:13266478
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bolt
Каталожный номер:A210111000125
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Plate, Guard
Каталожный номер:10179175
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Cushion, Guard
Каталожный номер:10179176
Комплект:1
Примечание:
