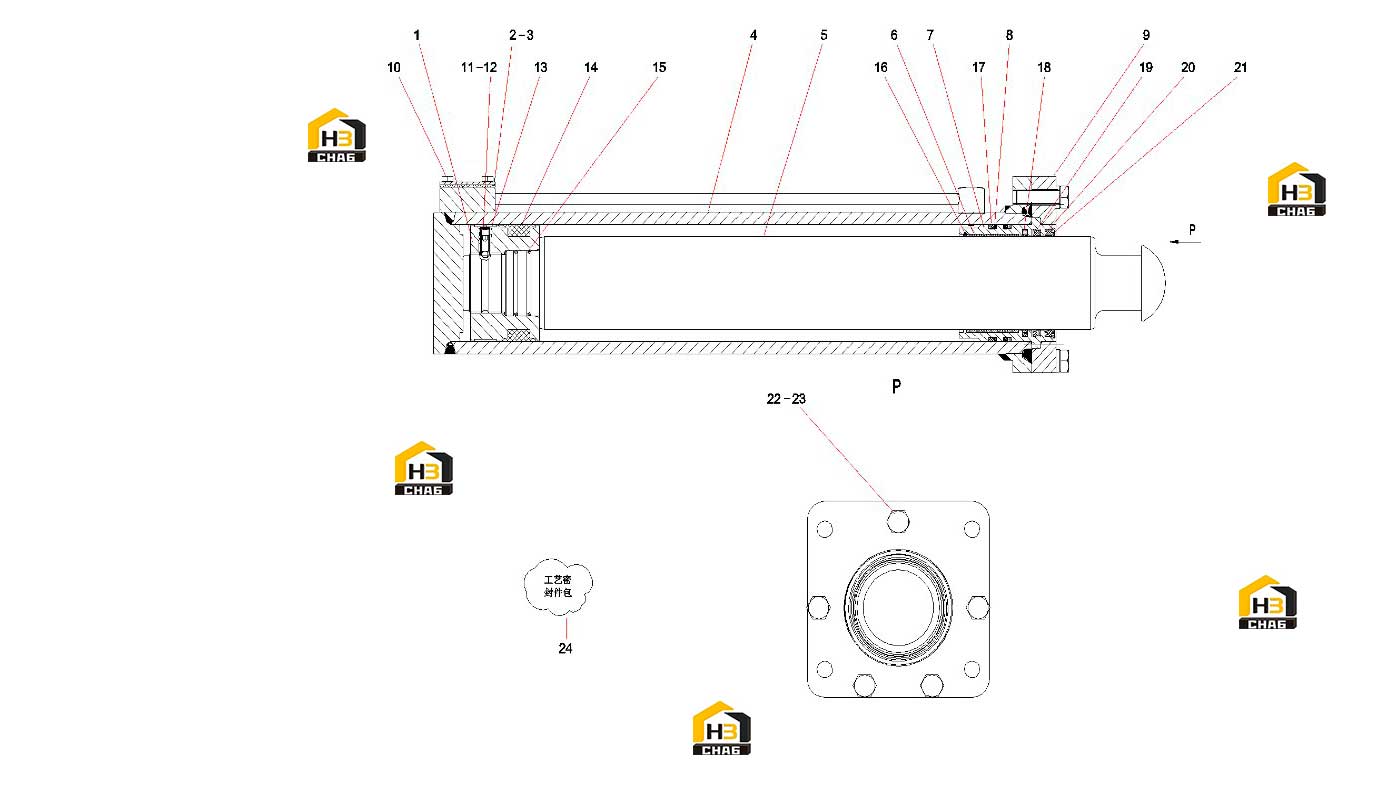

Цилиндр передний вертикальный выносной опоры 12105287

← Цилиндр выносной опоры 13310482 Цилиндр выносной опоры задний 13274312 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston

Каталожный номер:13266476

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cushion, Guard

Каталожный номер:10179176

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate, Guard

Каталожный номер:10179175

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cylinder assem. ZXSYM5331J.3.6.1A

Каталожный номер:13266479

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rod, Cylinder

Каталожный номер:13266475

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bearing

Каталожный номер:60208488

Комплект:1

Примечание:

№ на схеме:7

Наименование:Guide sleeve ZXSYM5331J.3.6C-1

Каталожный номер:12946013

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, Retainer

Каталожный номер:10250741

Комплект:2

Примечание:

№ на схеме:9

Наименование:pressure cover ZXSYM5331J.3.6-20

Каталожный номер:13100887

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000125

Комплект:4

Примечание:

№ на схеме:11

Наименование:Ball, Steel

Каталожный номер:A880899030000

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210206000013

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, Wear

Каталожный номер:13274186

Комплект:1

Примечание:

№ на схеме:14

Наименование:Seal

Каталожный номер:B230101001458

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:A210609000168

Комплект:2

Примечание:

№ на схеме:16

Наименование:Ring, Snap

Каталожный номер:A210417000001

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-Ring

Каталожный номер:A31C211500530

Комплект:2

Примечание:

№ на схеме:18

Наименование:Seal, HRB

Каталожный номер:13266589

Комплект:1

Примечание:

№ на схеме:19

Наименование:Seal, ZBR

Каталожный номер:60011794

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seal, Dust

Каталожный номер:13266590

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, Retainer

Каталожный номер:A210417000004

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000243

Комплект:5

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000004

Комплект:5

Примечание:

№ на схеме:24

Наименование:Q250C process Package for sealing parts

Каталожный номер:12135248

Комплект:1

Примечание:
