Трубопровод системы кондиционера 12784556

← Система гидравлическая управления краном 11574933 Модуль управления кондиционера 14012666 →

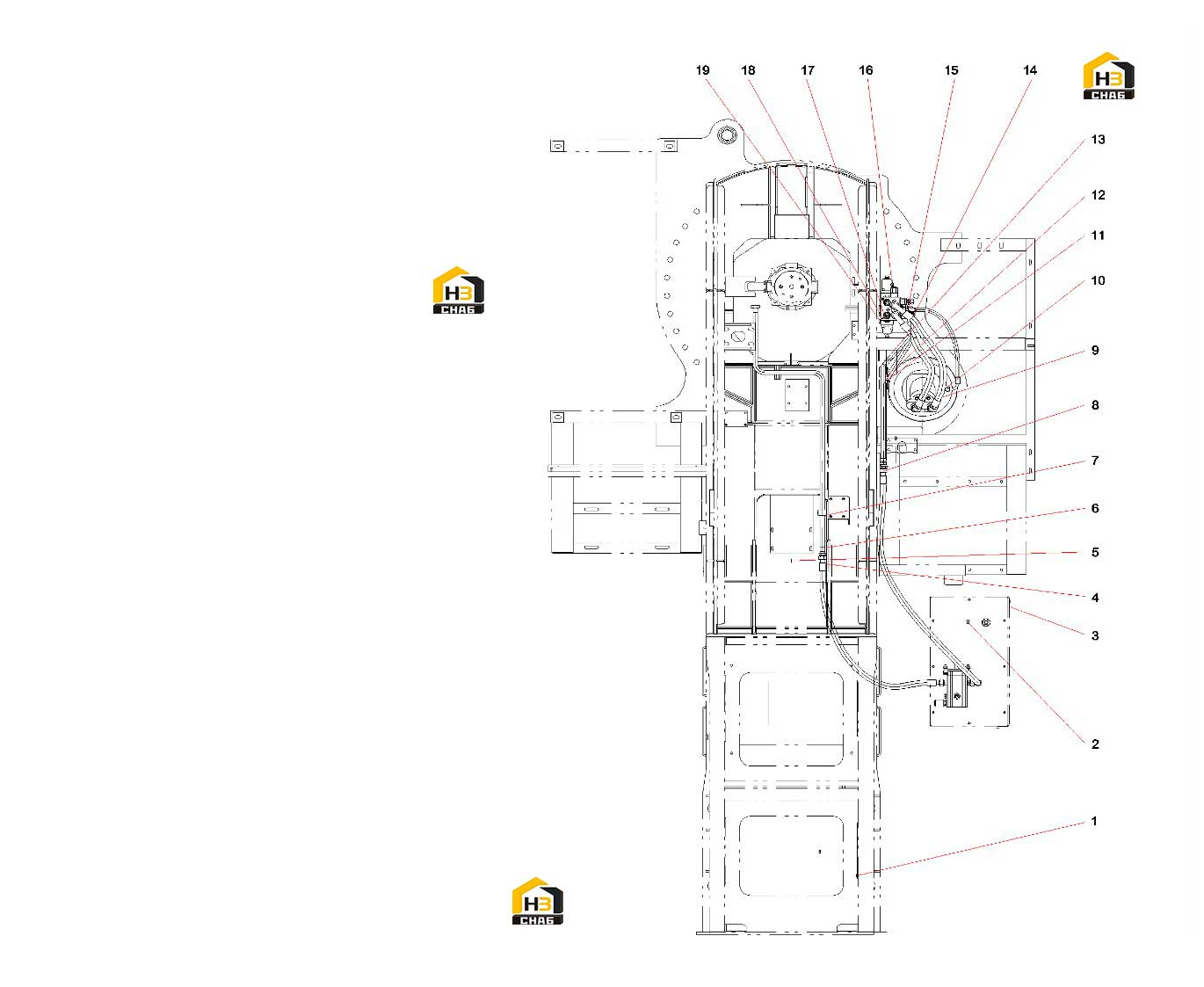

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:4

Примечание:

№ на схеме:3

Наименование:Control Module, Air Conditioner

Каталожный номер:14012666

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose Assembly

Каталожный номер:B230103000393

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose Assembly

Каталожный номер:23001198

Комплект:1

Примечание:

№ на схеме:7

Наименование:Tube Assembly

Каталожный номер:13829416

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rubber Hose

Каталожный номер:B230103004200

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose Assembly

Каталожный номер:B230103000956

Комплект:2

Примечание:

№ на схеме:10

Наименование:Fitting, Adapter

Каталожный номер:B210780001286

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp, Tube, Single

Каталожный номер:A229900002420

Комплект:3

Примечание:

№ на схеме:12

Наименование:Tube Assembly

Каталожный номер:13174403

Комплект:1

Примечание:

№ на схеме:13

Наименование:Tube Assembly

Каталожный номер:13174186

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:3

Примечание:

№ на схеме:15

Наименование:Hose Assembly

Каталожный номер:B230103000474

Комплект:1

Примечание:

№ на схеме:16

Наименование:Valve Assembly, Swing Control

Каталожный номер:13173979

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:3

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210405000011

Комплект:3

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210401000001

Комплект:3

Примечание:
