Система гидравлическая управления краном 11574933

Система гидравлическая управления краном 11574933

← Трубопровод управления 11789056 Трубопровод системы кондиционера 12784556 →

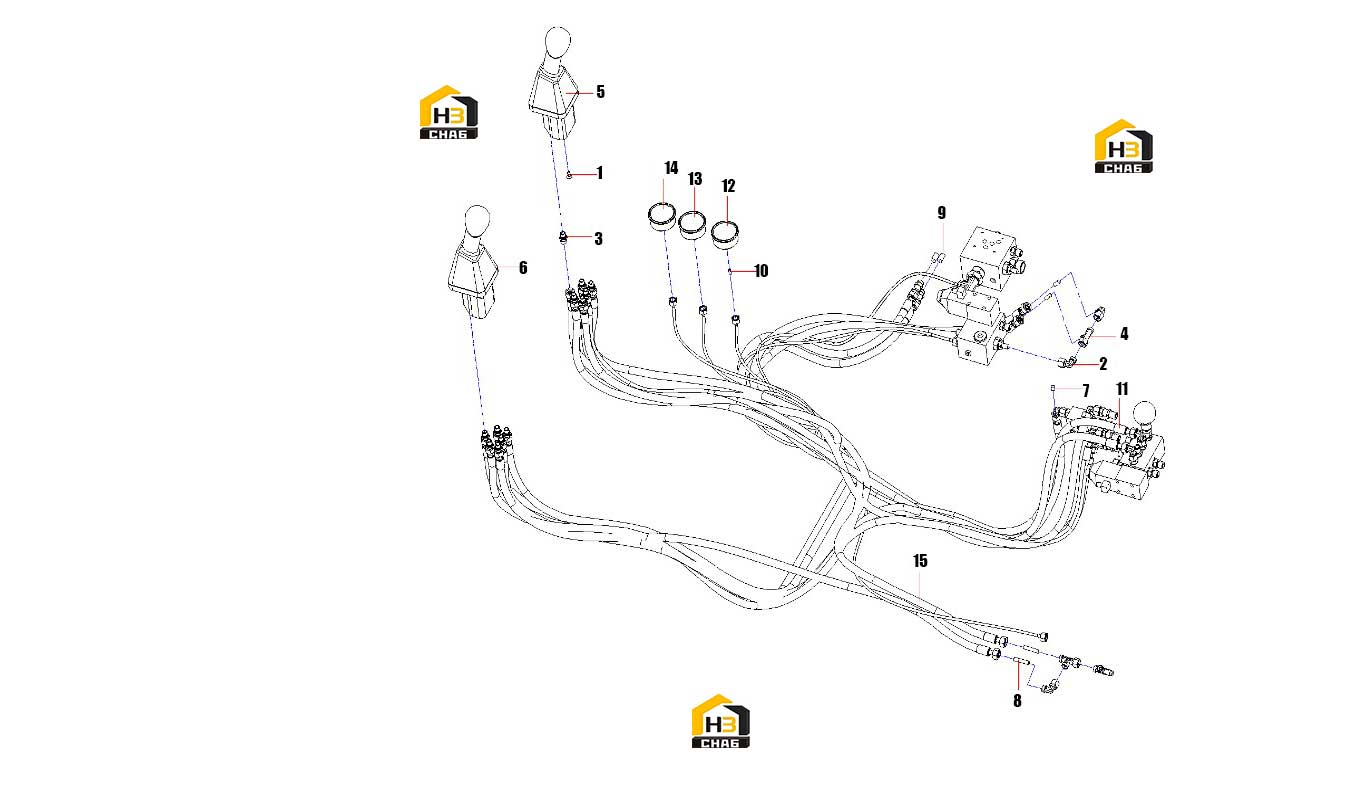

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw
Каталожный номер:A210211000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Fitting, Elbow
Каталожный номер:B210780000636
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Fitting, Adapter
Каталожный номер:B210780000733
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Fitting, Tee
Каталожный номер:B210780000015
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Valve, Pilot, Control, Right
Каталожный номер:60272979
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Valve, Pilot, Control, Left
Каталожный номер:60272978
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose Assembly
Каталожный номер:B230103000989
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose Assembly
Каталожный номер:B230103001755
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose Assembly
Каталожный номер:60034294
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose Assembly, Pressure Measure
Каталожный номер:60029802
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose Assembly
Каталожный номер:B230103004427
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Gauge, Hydrauilc Pressure
Каталожный номер:B250100000108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Gauge, Hydrauilc Pressure
Каталожный номер:B250100000109
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Gauge, Hydrauilc Pressure
Каталожный номер:B250100000110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose Assembly
Каталожный номер:B230103004309
Комплект:3
Примечание:
