Стойка поддержки стрелы 11192161

Стойка поддержки стрелы 11192161

← Кронштейн в сборе 12197747 Пластины облицовки платформы 12607430 →

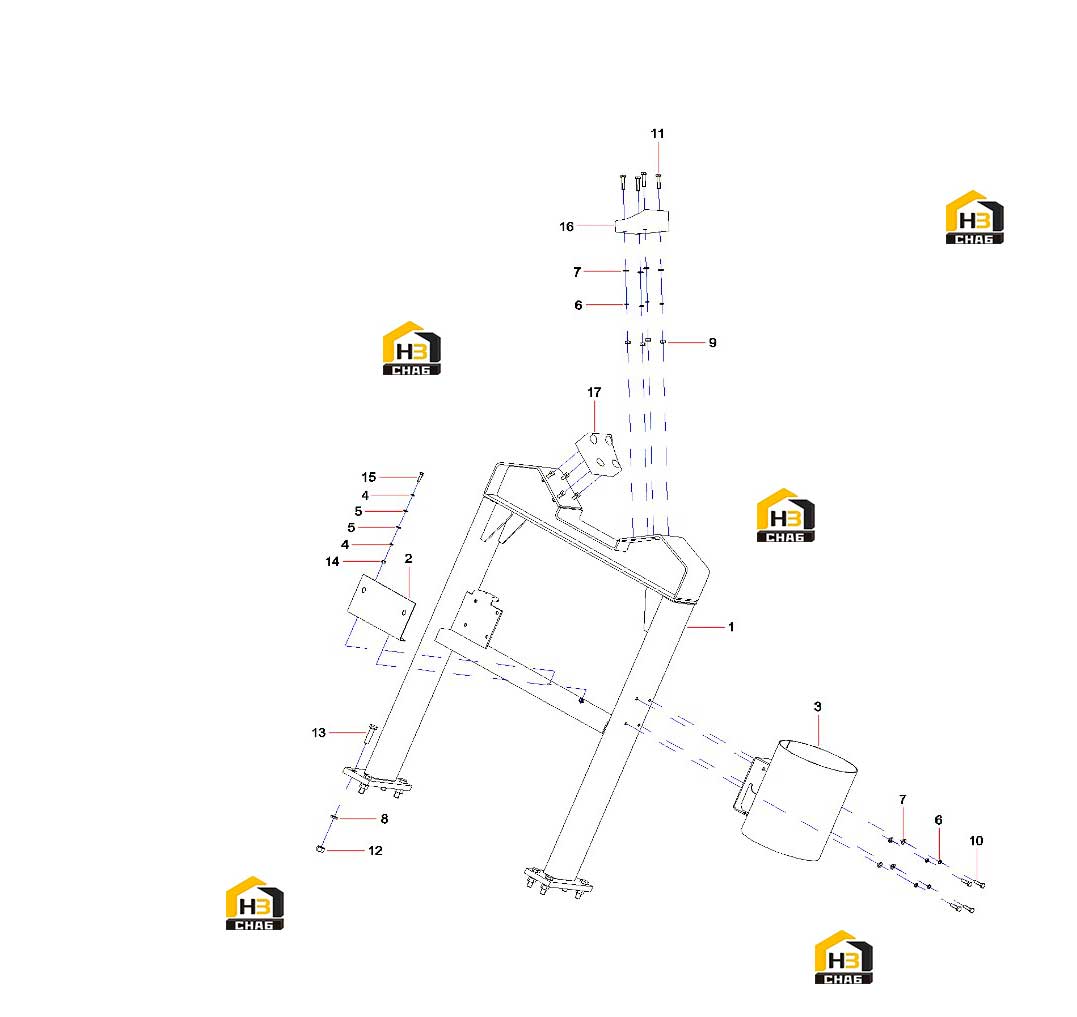

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Support, Boom
Каталожный номер:13170997
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bracket, Surge Tank
Каталожный номер:11192164
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Barrel, Stowage, Auxiliary Hook
Каталожный номер:10917043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:A210401000001
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:A210405000011
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:A210401000004
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:A210307000017
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:A210111000025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:A210111000028
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:A210307000040
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:A210111000281
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:A210307000012
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:A210111000091
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pad, Rubber
Каталожный номер:13003020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Pad, Rubber
Каталожный номер:13003021
Комплект:1
Примечание:
