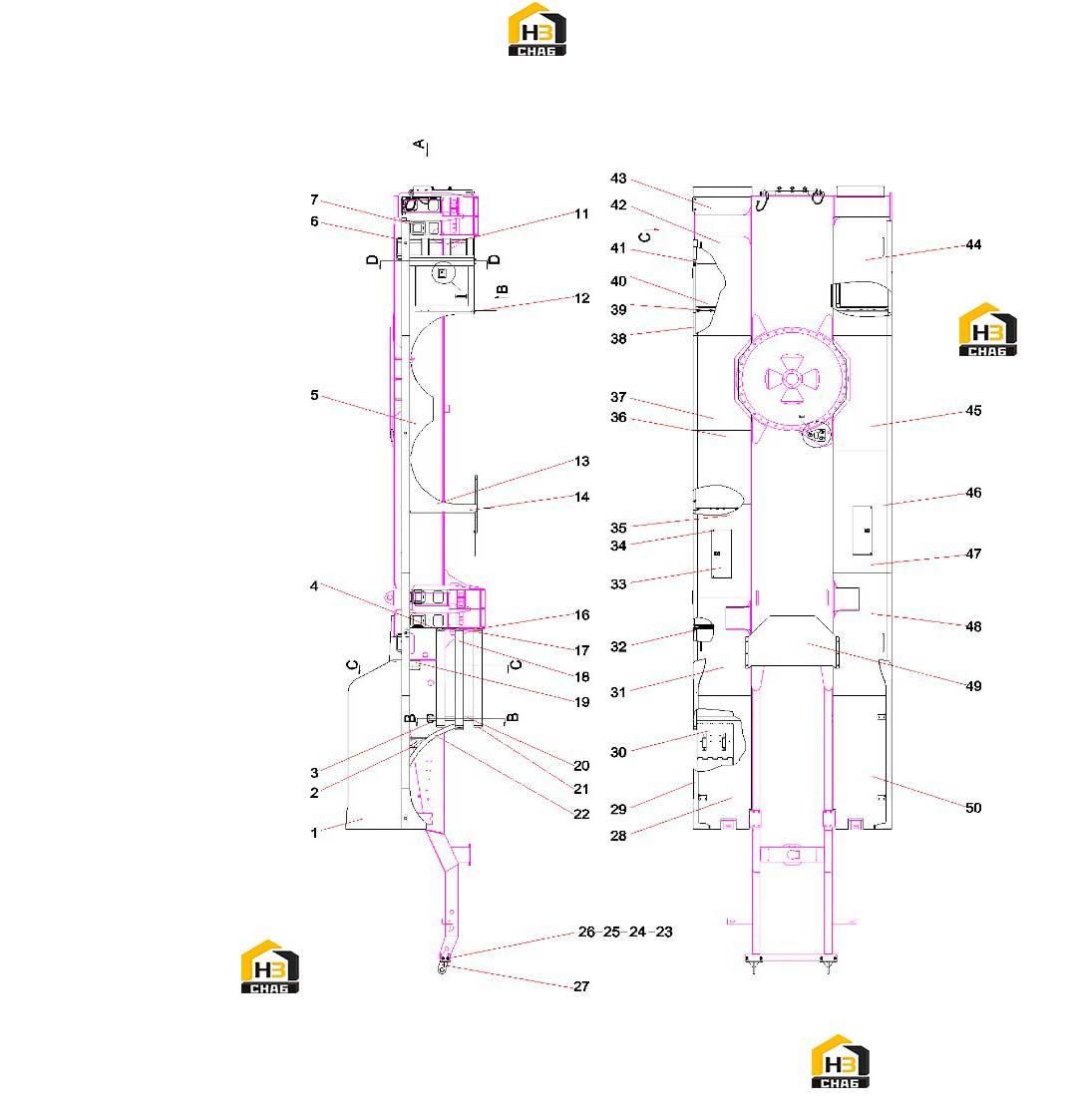

Пластины облицовки платформы 12607430

← Стойка поддержки стрелы 11192161 Крепления и комплектующие платформы 12607430 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Handrail Assembly, Left

Каталожный номер:12606718

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket, Splashboard, Front

Каталожный номер:10483859

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:8

Примечание:

№ на схеме:4

Наименование:Cap

Каталожный номер:12913397

Комплект:6

Примечание:

№ на схеме:5

Наименование:Cover Plate Assembly

Каталожный номер:11203487

Комплект:2

Примечание:

№ на схеме:6

Наименование:Handrail

Каталожный номер:14112668

Комплект:4

Примечание:

№ на схеме:7

Наименование:Mount, Work Lamp, Outrigger

Каталожный номер:10665223

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ladder Assembly, Rear, Left

Каталожный номер:11285652

Комплект:1

Примечание:

№ на схеме:12

Наименование:Splashboard Assembly

Каталожный номер:11201445

Комплект:1

Примечание:

№ на схеме:13

Наименование:Splashboard Installation, Middle, Left

Каталожный номер:11287653

Комплект:1

Примечание:

№ на схеме:14

Наименование:Splashboard Installation, Middle, Right

Каталожный номер:12657425

Комплект:1

Примечание:

№ на схеме:16

Наименование:Plate, Angle

Каталожный номер:11203568

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plate, Angle

Каталожный номер:11203564

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bar, Aluminum

Каталожный номер:12995179

Комплект:6

Примечание:

№ на схеме:19

Наименование:Mount, Throttle Switch, Outrigger

Каталожный номер:10015945

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bracket, Guardrail

Каталожный номер:11203296

Комплект:2

Примечание:

№ на схеме:21

Наименование:Cap

Каталожный номер:12912298

Комплект:6

Примечание:

№ на схеме:22

Наименование:Splashboard, Front, Left

Каталожный номер:A229900004376

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210111000055

Комплект:8

Примечание:

№ на схеме:26

Наименование:Nut

Каталожный номер:A210307000040

Комплект:8

Примечание:

№ на схеме:27

Наименование:Towing Hook, Head

Каталожный номер:11692034

Комплект:2

Примечание:

№ на схеме:28

Наименование:Plate Assembly, Platform, Front, Right

Каталожный номер:12608493

Комплект:1

Примечание:

№ на схеме:29

Наименование:Guardrail, Right

Каталожный номер:12606492

Комплект:1

Примечание:

№ на схеме:30

Наименование:Splashboard, Front, Right

Каталожный номер:A229900004377

Комплект:1

Примечание:

№ на схеме:31

Наименование:Cover Plate, Outrigger, Front, Right

Каталожный номер:12596381

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plate, Angle

Каталожный номер:11203567

Комплект:3

Примечание:

№ на схеме:33

Наименование:Cover Plate Installation

Каталожный номер:12608721

Комплект:2

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A210210000007

Комплект:4

Примечание:

№ на схеме:35

Наименование:Cover Plate, Hydraulic Reservoir

Каталожный номер:12608530

Комплект:1

Примечание:

№ на схеме:36

Наименование:Plate, Platform, Middle, Right

Каталожный номер:12608590

Комплект:1

Примечание:

№ на схеме:37

Наименование:Plate, Platform, Middle, Right

Каталожный номер:12596830

Комплект:1

Примечание:

№ на схеме:38

Наименование:Door Assembly, Tool Box, Right

Каталожный номер:11286163

Комплект:1

Примечание:

№ на схеме:39

Наименование:Splashboard Assembly, Right, Rear

Каталожный номер:11200388

Комплект:1

Примечание:

№ на схеме:40

Наименование:Toolbox Assembly

Каталожный номер:10173923

Комплект:2

Примечание:

№ на схеме:41

Наименование:Ladder Assembly, Rear, Right

Каталожный номер:11285671

Комплект:1

Примечание:

№ на схеме:42

Наименование:Plate, Platform, Rear, Right

Каталожный номер:12596999

Комплект:1

Примечание:

№ на схеме:43

Наименование:Cover Plate, Tail Lamp, Right

Каталожный номер:12597038

Комплект:1

Примечание:

№ на схеме:44

Наименование:Plate, Platform, Rear, Left

Каталожный номер:12595923

Комплект:1

Примечание:

№ на схеме:45

Наименование:Plate, Platform, Middle, Left

Каталожный номер:12595824

Комплект:1

Примечание:

№ на схеме:46

Наименование:Baffle

Каталожный номер:12134262

Комплект:1

Примечание:

№ на схеме:47

Наименование:Cover Plate, Fuel Tank

Каталожный номер:12595704

Комплект:1

Примечание:

№ на схеме:48

Наименование:Cover Plate, Outrigger, Front, Left

Каталожный номер:12594952

Комплект:1

Примечание:

№ на схеме:49

Наименование:Cover Plate, Rear

Каталожный номер:12658474

Комплект:1

Примечание:

№ на схеме:50

Наименование:Plate, Platform, Front, Left

Каталожный номер:12594915

Комплект:1

Примечание:
