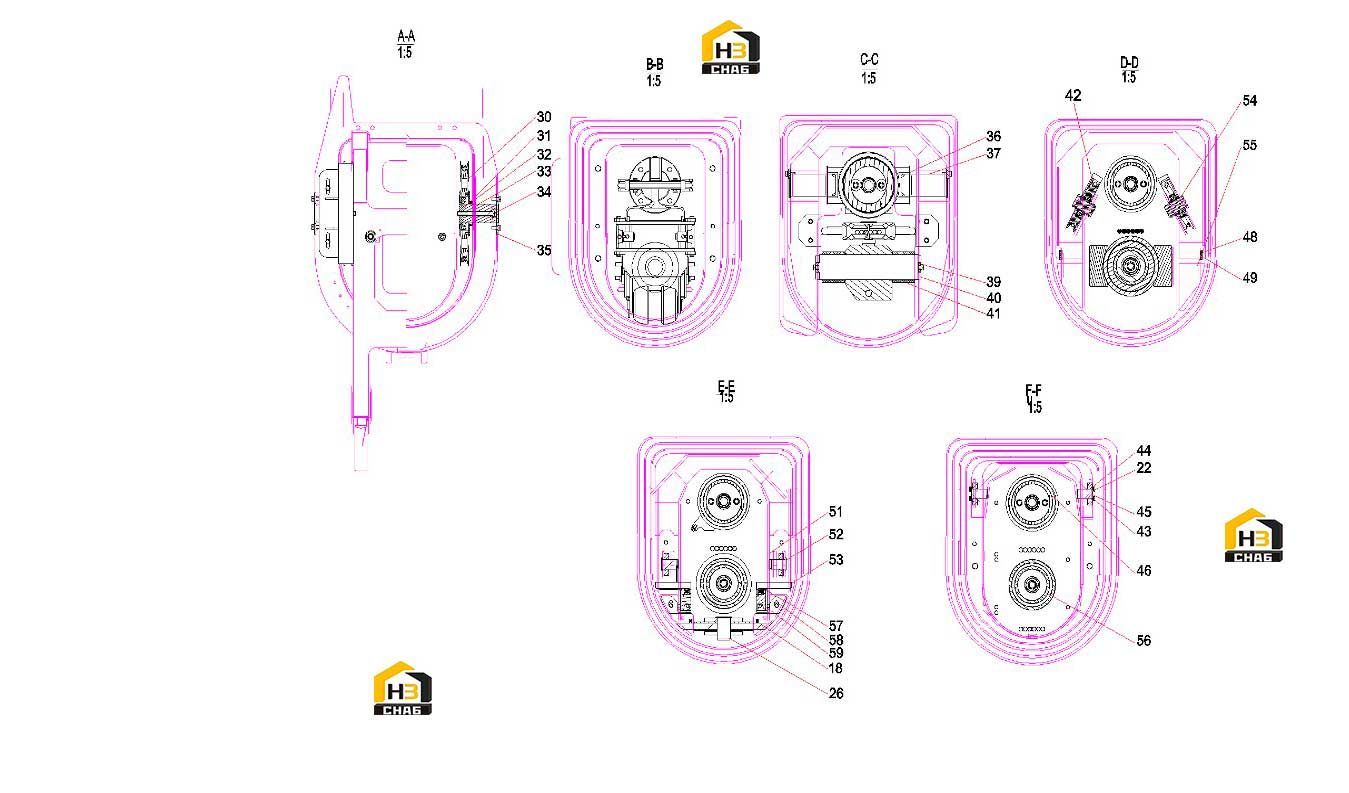

Механизм телескопический стрелы (часть 2) 12628218

← Механизм телескопический стрелы (часть 1) 12628218 Узел крепления шкива 12628219 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:18

Наименование:Bracket, Wire Rope, Extension, 3rd Boom

Каталожный номер:12607529

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210401000017

Комплект:10

Примечание:

№ на схеме:26

Наименование:Pin, A0

Каталожный номер:13339666

Комплект:2

Примечание:

№ на схеме:30

Наименование:Sheave

Каталожный номер:12607550

Комплект:2

Примечание:

№ на схеме:31

Наименование:Block, Thrust

Каталожный номер:10137478

Комплект:2

Примечание:

№ на схеме:32

Наименование:Spacer,Bushing

Каталожный номер:10137479

Комплект:2

Примечание:

№ на схеме:33

Наименование:Pin, H5

Каталожный номер:13336657

Комплект:2

Примечание:

№ на схеме:34

Наименование:Screw

Каталожный номер:A210204000455

Комплект:2

Примечание:

№ на схеме:35

Наименование:Retainer

Каталожный номер:11072828

Комплект:2

Примечание:

№ на схеме:36

Наименование:Spacer, Cylinder

Каталожный номер:11808742

Комплект:5

Примечание:

№ на схеме:37

Наименование:Pin, C0

Каталожный номер:13338730

Комплект:2

Примечание:

№ на схеме:39

Наименование:Retainer

Каталожный номер:11069478

Комплект:2

Примечание:

№ на схеме:40

Наименование:Pin, E1

Каталожный номер:13405664

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bushing, Spacer

Каталожный номер:12905881

Комплект:2

Примечание:

№ на схеме:42

Наименование:Wear Pad

Каталожный номер:12612916

Комплект:2

Примечание:

№ на схеме:43

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:4

Примечание:

№ на схеме:44

Наименование:Retainer

Каталожный номер:11072969

Комплект:2

Примечание:

№ на схеме:45

Наименование:Pin, F0

Каталожный номер:13335459

Комплект:2

Примечание:

№ на схеме:46

Наименование:Cylinder, Telescopic Boom

Каталожный номер:11041032

Комплект:1

Примечание:

№ на схеме:48

Наименование:Retainer

Каталожный номер:11060439

Комплект:4

Примечание:

№ на схеме:49

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:12

Примечание:

№ на схеме:51

Наименование:Pin, Cotter

Каталожный номер:A210491000018

Комплект:2

Примечание:

№ на схеме:52

Наименование:Pin, A0

Каталожный номер:13339629

Комплект:2

Примечание:

№ на схеме:53

Наименование:Pin, B2

Каталожный номер:13340313

Комплект:2

Примечание:

№ на схеме:54

Наименование:Pin, B2

Каталожный номер:13340319

Комплект:2

Примечание:

№ на схеме:55

Наименование:Ring, Snap

Каталожный номер:A210414000029

Комплект:4

Примечание:

№ на схеме:56

Наименование:Cylinder, Telescope

Каталожный номер:13286636

Комплект:1

Примечание:

№ на схеме:57

Наименование:Spacer Ring

Каталожный номер:11713314

Комплект:6

Примечание:

№ на схеме:58

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:8

Примечание:

№ на схеме:59

Наименование:Sheave

Каталожный номер:12212992

Комплект:4

Примечание:
