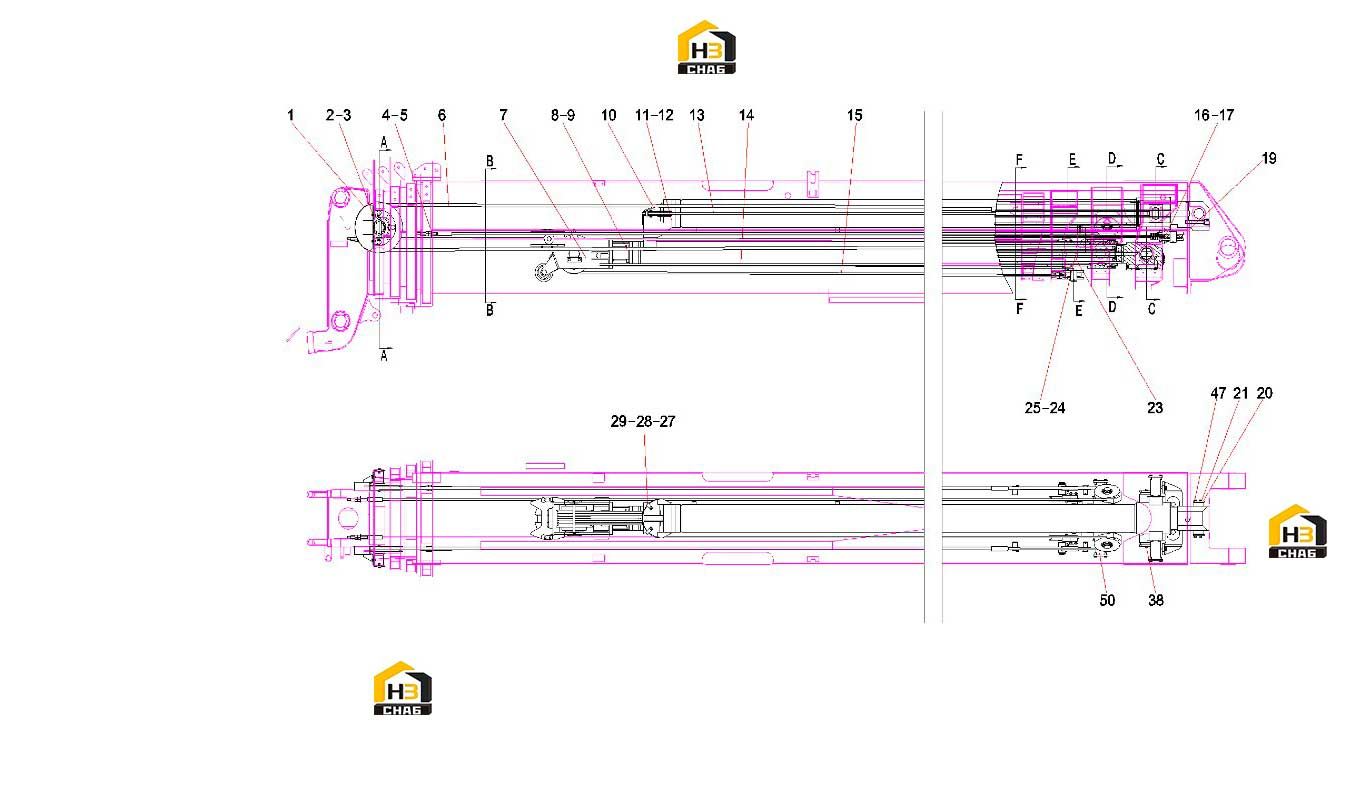

Механизм телескопический стрелы (часть 1) 12628218

← Ролик направляющий трос 12261744 Механизм телескопический стрелы (часть 2) 12628218 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, Guard

Каталожный номер:12607533

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:A210307000005

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000008

Комплект:4

Примечание:

№ на схеме:6

Наименование:Wire Rope, Extend, 4th Boom Section

Каталожный номер:12628227

Комплект:2

Примечание:

№ на схеме:7

Наименование:Sheave Mount Assembly

Каталожный номер:12628219

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:A210204000260

Комплект:4

Примечание:

№ на схеме:10

Наименование:Support, Cylinder

Каталожный номер:12816309

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:A210204000232

Комплект:4

Примечание:

№ на схеме:13

Наименование:Wire Rope, Retract, 3rd Boom Section

Каталожный номер:12827377

Комплект:1

Примечание:

№ на схеме:14

Наименование:Wire Rope, Retract, 4th Boom Section

Каталожный номер:12628223

Комплект:1

Примечание:

№ на схеме:15

Наименование:Wire Rope, 3rd Boom Section

Каталожный номер:12628225

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210405000001

Комплект:7

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210401000002

Комплект:3

Примечание:

№ на схеме:19

Наименование:Bracket

Каталожный номер:11055358

Комплект:1

Примечание:

№ на схеме:20

Наименование:Retainer

Каталожный номер:11068300

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:6

Примечание:

№ на схеме:23

Наименование:Cover, Sheave

Каталожный номер:12214165

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210401000001

Комплект:28

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:A210204000009

Комплект:6

Примечание:

№ на схеме:27

Наименование:Tie Bar

Каталожный номер:12607524

Комплект:2

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000093

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:4

Примечание:

№ на схеме:47

Наименование:Pin, H2

Каталожный номер:13338990

Комплект:1

Примечание:

№ на схеме:50

Наименование:Pin, C0

Каталожный номер:13338735

Комплект:2

Примечание:
