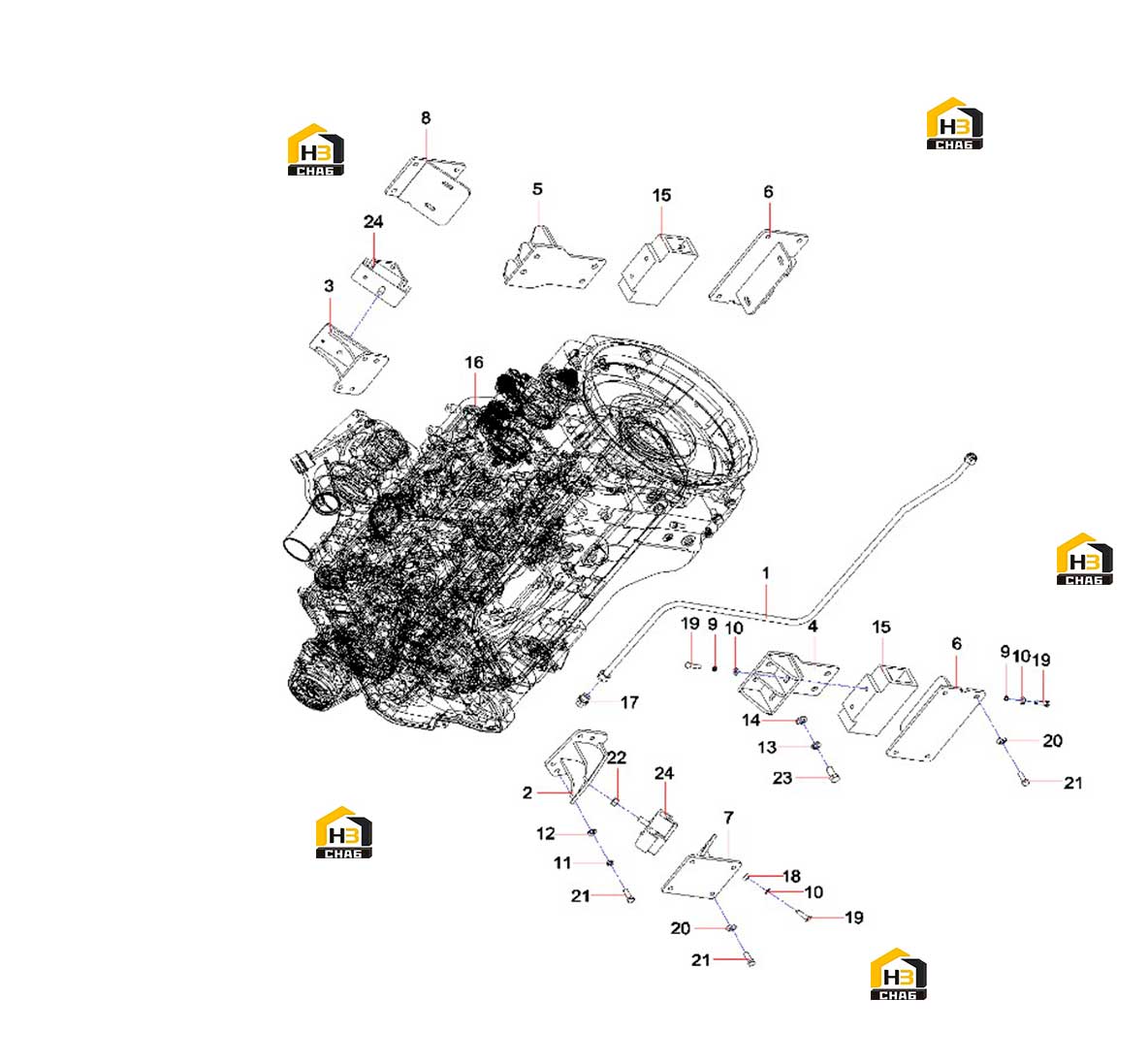

Крепления двигателя 12134670

← Воздухоочиститель a222100000589 Двигатель A220200000036 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tube Assembly

Каталожный номер:10975886

Комплект:1

Примечание:

№ на схеме:2

Наименование:Mount Assembly, Front, Left, Engine

Каталожный номер:11299212

Комплект:1

Примечание:

№ на схеме:3

Наименование:Mount Assembly, Front, Right, Engine

Каталожный номер:11299253

Комплект:1

Примечание:

№ на схеме:4

Наименование:Mount Assembly, Rear, Left, Engine

Каталожный номер:11299948

Комплект:1

Примечание:

№ на схеме:5

Наименование:Mount Assembly, Rear, Right, Engine

Каталожный номер:11300921

Комплект:1

Примечание:

№ на схеме:6

Наименование:Support, Mounting, Rear

Каталожный номер:12133061

Комплект:2

Примечание:

№ на схеме:7

Наименование:Support, Left Front

Каталожный номер:12133519

Комплект:1

Примечание:

№ на схеме:8

Наименование:Support, Front, Right

Каталожный номер:12134406

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210401000001

Комплект:12

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:15

Наименование:Cushion, Mount

Каталожный номер:A229900008929

Комплект:2

Примечание:

№ на схеме:16

Наименование:Engine

Каталожный номер:A220200000036

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fitting, Adapter

Каталожный номер:10379884

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000025

Комплект:12

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:A210319000017

Комплект:16

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:24

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210319000018

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000212

Комплект:8

Примечание:

№ на схеме:24

Наименование:Cushion, Mount

Каталожный номер:11297792

Комплект:2

Примечание:
