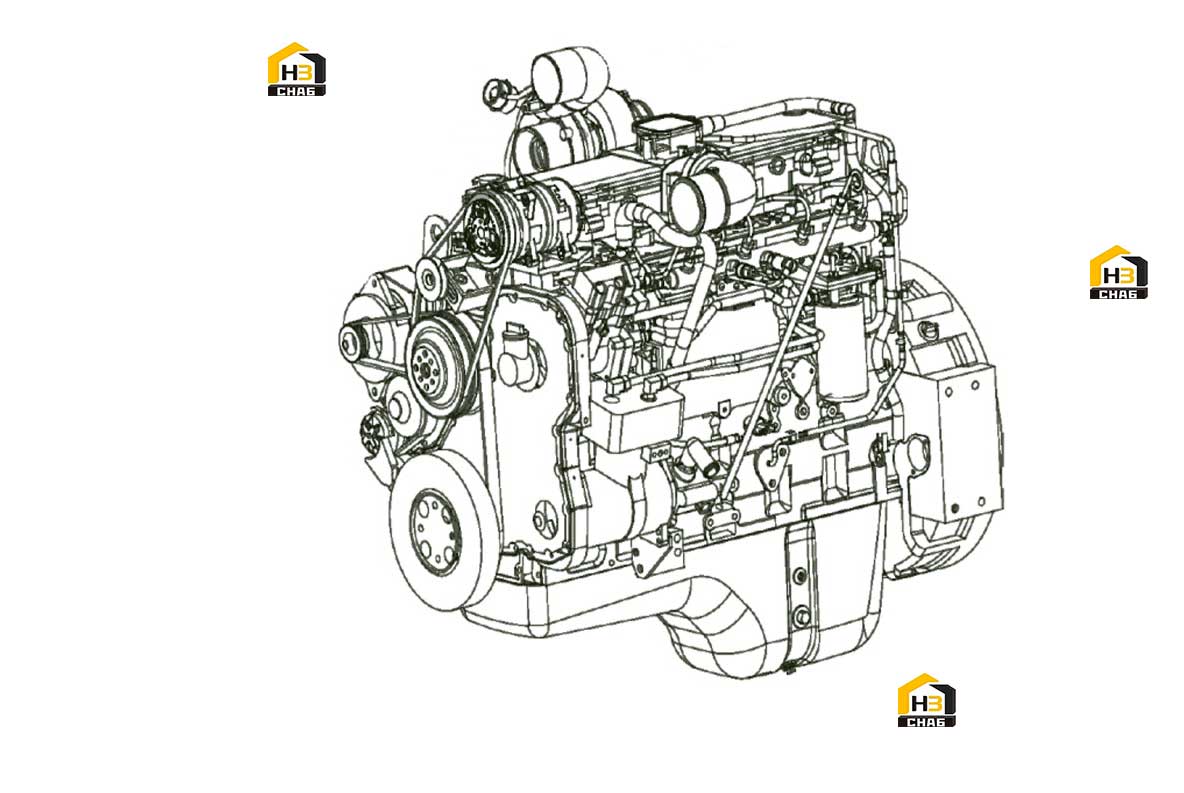

Двигатель A220200000036

← Крепления двигателя 12134670 Винт переходника коленчатого вала 60248299 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Adapter Group, Driven

Каталожный номер:60248299

Комплект:1

Примечание:

№ на схеме:2

Наименование:Aid, Air Heater Starting

Каталожный номер:60248202

Комплект:1

Примечание:

№ на схеме:3

Наименование:Dataplate

Каталожный номер:60286194

Комплект:1

Примечание:

№ на схеме:4

Наименование:Block, Cylinder

Каталожный номер:60248152

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plumbing, Coolant, Cylinder

Каталожный номер:60248151

Комплект:1

Примечание:

№ на схеме:6

Наименование:Housing Assembly, Gear

Каталожный номер:60286199

Комплект:1

Примечание:

№ на схеме:7

Наименование:Breather, Crankcase

Каталожный номер:60248306

Комплект:1

Примечание:

№ на схеме:8

Наименование:Tube, Compressor

Каталожный номер:60286231

Комплект:1

Примечание:

№ на схеме:9

Наименование:Fitting, Plumbing

Каталожный номер:60248213

Комплект:1

Примечание:

№ на схеме:10

Наименование:Driven Accessory, Air Conditioner

Каталожный номер:60057590

Комплект:1

Примечание:

№ на схеме:11

Наименование:Compressor Assembly, Air Conditioner

Каталожный номер:60286225

Комплект:1

Примечание:

№ на схеме:12

Наименование:Aid, Plumbing

Каталожный номер:60248217

Комплект:1

Примечание:

№ на схеме:13

Наименование:Arrangement, Air Inlet, Compressor

Каталожный номер:60248214

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clutch Group

Каталожный номер:60057592

Комплект:1

Примечание:

№ на схеме:15

Наименование:Compressor

Каталожный номер:60248211

Комплект:1

Примечание:

№ на схеме:16

Наименование:Damper Assembly, Viscous Vibration

Каталожный номер:60286236

Комплект:1

Примечание:

№ на схеме:17

Наименование:Place, Tube, Fuel Drain

Каталожный номер:60286256

Комплект:1

Примечание:

№ на схеме:18

Наименование:Accessories, Electrical

Каталожный номер:60248124

Комплект:1

Примечание:

№ на схеме:19

Наименование:Thermostat

Каталожный номер:60286222

Комплект:1

Примечание:

№ на схеме:20

Наименование:Documentation

Каталожный номер:60248110

Комплект:1

Примечание:

№ на схеме:21

Наименование:Alternator Unit

Каталожный номер:60286205

Комплект:1

Примечание:

№ на схеме:22

Наименование:Alternator Mounting

Каталожный номер:60286202

Комплект:1

Примечание:

№ на схеме:23

Наименование:Drive, Fan

Каталожный номер:60248144

Комплект:1

Примечание:

№ на схеме:24

Наименование:Mounting, Fan Drive

Каталожный номер:60248143

Комплект:1

Примечание:

№ на схеме:25

Наименование:Filter, Fuel

Каталожный номер:60286259

Комплект:1

Примечание:

№ на схеме:26

Наименование:Plumbing, Fuel Filter

Каталожный номер:60286258

Комплект:1

Примечание:

№ на схеме:27

Наименование:Housing, Flywheel

Каталожный номер:60057595

Комплект:1

Примечание:

№ на схеме:28

Наименование:Aid, Housing, Flywheel

Каталожный номер:60057594

Комплект:1

Примечание:

№ на схеме:29

Наименование:Device, Fuel Injection

Каталожный номер:60286257

Комплект:1

Примечание:

№ на схеме:30

Наименование:Mounting, Fuel Pump

Каталожный номер:60248307

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pump Group, Fuel

Каталожный номер:60069668

Комплект:1

Примечание:

№ на схеме:32

Наименование:Pump, Fuel Transfer

Каталожный номер:60248330

Комплект:1

Примечание:

№ на схеме:33

Наименование:Accessories, Fuel Supply System

Каталожный номер:60286213

Комплект:1

Примечание:

№ на схеме:34

Наименование:Plumbing, Fuel

Каталожный номер:60286254

Комплект:1

Примечание:

№ на схеме:35

Наименование:Flywheel Group

Каталожный номер:60057596

Комплект:1

Примечание:

№ на схеме:36

Наименование:Mounting Assembly, Flywheel

Каталожный номер:60057593

Комплект:1

Примечание:

№ на схеме:37

Наименование:Cover Group, Gear Housing

Каталожный номер:60248116

Комплект:1

Примечание:

№ на схеме:38

Наименование:Mounting, Gear Housing

Каталожный номер:60248115

Комплект:1

Примечание:

№ на схеме:39

Наименование:Plumbing, Cab Heater

Каталожный номер:60248275

Комплект:1

Примечание:

№ на схеме:40

Наименование:Pump, Steering

Каталожный номер:60286279

Комплект:1

Примечание:

№ на схеме:41

Наименование:Coupling Assembly, Air Intake

Каталожный номер:60248199

Комплект:1

Примечание:

№ на схеме:42

Наименование:Mounting, Coupling, Air Intake

Каталожный номер:60248200

Комплект:1

Примечание:

№ на схеме:43

Наименование:Manifold, Air Intake

Каталожный номер:60248201

Комплект:1

Примечание:

№ на схеме:44

Наименование:Plumbing, Air Intake

Каталожный номер:60248209

Комплект:1

Примечание:

№ на схеме:45

Наименование:Arrangement, Lifting

Каталожный номер:60248134

Комплект:1

Примечание:

№ на схеме:46

Наименование:Mounting, Lug Lifting

Каталожный номер:60248133

Комплект:1

Примечание:

№ на схеме:47

Наименование:Cooler, Engine Oil

Каталожный номер:60248175

Комплект:1

Примечание:

№ на схеме:48

Наименование:Filter, Engine Oil

Каталожный номер:60248177

Комплект:1

Примечание:

№ на схеме:49

Наименование:Dipstick

Каталожный номер:60286218

Комплект:1

Примечание:

№ на схеме:50

Наименование:Engine Oil

Каталожный номер:60248180

Комплект:1

Примечание:

№ на схеме:51

Наименование:Pump Group, Engine Oil

Каталожный номер:60248171

Комплект:1

Примечание:

№ на схеме:52

Наименование:Nameplate

Каталожный номер:60248268

Комплект:1

Примечание:

№ на схеме:53

Наименование:Arrangement, Oil Fill

Каталожный номер:60248185

Комплект:1

Примечание:

№ на схеме:54

Наименование:Accessory Group, Cylinder

Каталожный номер:60248150

Комплект:1

Примечание:

№ на схеме:55

Наименование:Oil Pan

Каталожный номер:60286273

Комплект:1

Примечание:

№ на схеме:56

Наименование:Pulley

Каталожный номер:21016470

Комплект:1

Примечание:

№ на схеме:57

Наименование:Plumbing, Engine Control Module

Каталожный номер:60248135

Комплект:1

Примечание:

№ на схеме:58

Наименование:Module, Engine Control

Каталожный номер:60286206

Комплект:1

Примечание:

№ на схеме:59

Наименование:Parts, Performance

Каталожный номер:60286270

Комплект:1

Примечание:

№ на схеме:60

Наименование:Head, Cylinder

Каталожный номер:60286210

Комплект:1

Примечание:

№ на схеме:61

Наименование:Turbocharger Group

Каталожный номер:60286275

Комплект:1

Примечание:

№ на схеме:62

Наименование:Pipe, Injector

Каталожный номер:60286239

Комплект:1

Примечание:

№ на схеме:63

Наименование:Lever, Rocker

Каталожный номер:60248369

Комплект:1

Примечание:

№ на схеме:64

Наименование:Pipe Assembly, Vent, Engine

Каталожный номер:60248132

Комплект:1

Примечание:

№ на схеме:65

Наименование:Aid, Starter

Каталожный номер:60057588

Комплект:1

Примечание:

№ на схеме:66

Наименование:Starter Group

Каталожный номер:60057589

Комплект:1

Примечание:

№ на схеме:67

Наименование:Manifold, Exhaust

Каталожный номер:60248280

Комплект:1

Примечание:

№ на схеме:68

Наименование:Cooler, Torque Converter

Каталожный номер:60248272

Комплект:1

Примечание:

№ на схеме:69

Наименование:Plumbing, Turbocharger

Каталожный номер:60248376

Комплект:1

Примечание:

№ на схеме:70

Наименование:Covers Group, Valve

Каталожный номер:60286244

Комплект:1

Примечание:

№ на схеме:71

Наименование:Place, Antirust Device

Каталожный номер:60286207

Комплект:1

Примечание:

№ на схеме:72

Наименование:Connection, Coolant Inlet

Каталожный номер:60248203

Комплект:1

Примечание:

№ на схеме:73

Наименование:Coupling, Coolant Outlet

Каталожный номер:60248120

Комплект:1

Примечание:

№ на схеме:74

Наименование:Pump, Coolant

Каталожный номер:60248333

Комплект:1

Примечание:

№ на схеме:75

Наименование:Tensioner, Belt

Каталожный номер:60286242

Комплект:1

Примечание:

№ на схеме:76

Наименование:Drive Unit, Accessory, Coolant Pump

Каталожный номер:60286264

Комплект:1

Примечание:

№ на схеме:77

Наименование:Harness Assembly, Electrical Control Module

Каталожный номер:60277086

Комплект:1

Примечание:

№ на схеме:78

Наименование:Connection, Exhaust, Turbocharger

Каталожный номер:60248380

Комплект:1

Примечание:
