Узел цилиндра выносной опоры 13310482

← Цилиндр вертикальный выносной опоры ZXSYM526 13371129 Цилиндр вертикальный выносной опоры ZXSYM526 13371922 →

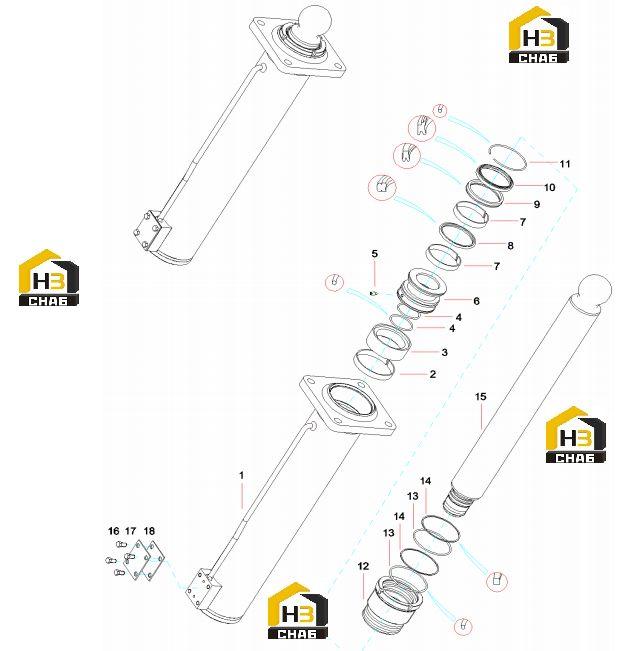

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Barrel Assembly

Каталожный номер:13310485

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, Wear

Каталожный номер:B230101001370

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal

Каталожный номер:B230101001155

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring 53x3.55GB3452.1

Каталожный номер:A210609000067

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw M8x16GB79

Каталожный номер:A210208000001

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston

Каталожный номер:13310475

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, Wear

Каталожный номер:B230101001158

Комплект:2

Примечание:

№ на схеме:8

Наименование:Seal

Каталожный номер:13261496

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal, MPS

Каталожный номер:B230101002126

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal, Dust

Каталожный номер:13310494

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, Snap

Каталожный номер:A210417000095

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sleeve, Guide

Каталожный номер:13310481

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:A210609000087

Комплект:2

Примечание:

№ на схеме:14

Наименование:Ring, Back-up

Каталожный номер:10250733

Комплект:2

Примечание:

№ на схеме:15

Наименование:Rod Assembly

Каталожный номер:13310470

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000125

Комплект:4

Примечание:

№ на схеме:17

Наименование:Plate, Guard

Каталожный номер:10179175

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cushion, Guard

Каталожный номер:10179176

Комплект:1

Примечание:
