Цилиндр вертикальный выносной опоры ZXSYM526 13371129

← Цилиндр выносной опоры 13297490 Узел цилиндра выносной опоры 13310482 →

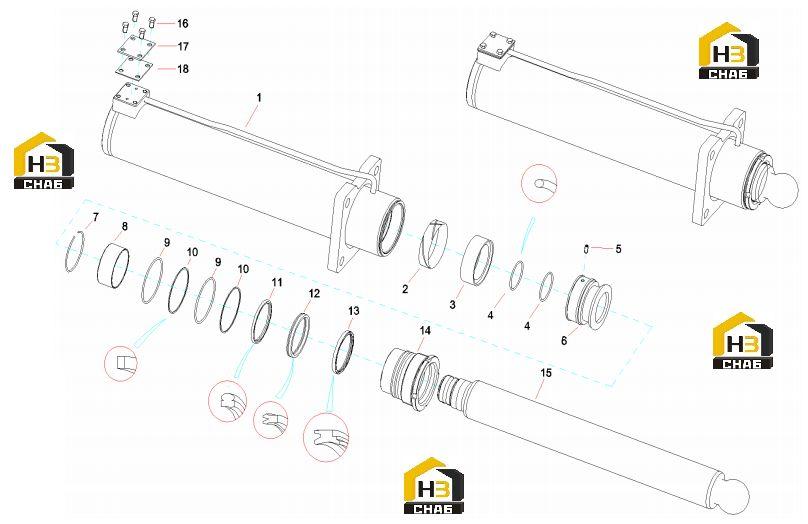

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder assem. ZXSYM5267JW.3.7Y.1

Каталожный номер:13371132

Комплект:1

Примечание:

№ на схеме:2

Наименование:Guide ring DXH

Каталожный номер:13540460

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal, ZW

Каталожный номер:24004326

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000168

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw M8x20GB78

Каталожный номер:A210207000001

Комплект:1

Примечание:

№ на схеме:6

Наименование:Piston ZXSYM5267JW.3.7-1

Каталожный номер:12655711

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, Snap

Каталожный номер:A210417000095

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bearing,oil less

Каталожный номер:11571400

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:A210609000143

Комплект:2

Примечание:

№ на схеме:10

Наименование:Ring, Snap

Каталожный номер:10250736

Комплект:2

Примечание:

№ на схеме:11

Наименование:seal ring 90x105.1 x6.3

Каталожный номер:13261498

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal

Каталожный номер:B230101002128

Комплект:1

Примечание:

№ на схеме:13

Наименование:Dust ring

Каталожный номер:60219904

Комплект:1

Примечание:

№ на схеме:14

Наименование:guide sleeve ZXSYM5267JW.3.7Y-2

Каталожный номер:13371128

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston rod ZXSYM5267JW.3.7-2

Каталожный номер:12655712

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000125

Комплект:4

Примечание:

№ на схеме:17

Наименование:Plate, Guard

Каталожный номер:10179175

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cushion, Guard

Каталожный номер:10179176

Комплект:1

Примечание:
