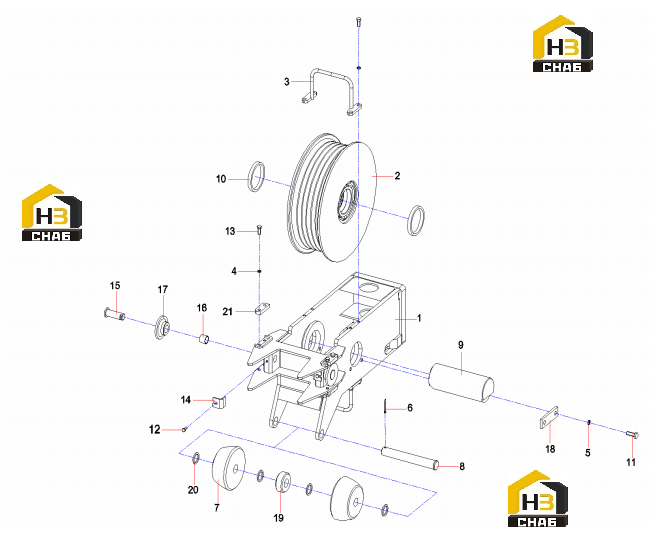

Узел опоры направляющего колеса A1101.1.8.2 12455179

← Механизм телескопический 12455170 Узел шкива 12455190 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Guide wheel support A1101.1.8.2.1

Каталожный номер:12455188

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sheave Assembly

Каталожный номер:12455190

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bar, Tie

Каталожный номер:12455193

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000017

Комплект:12

Примечание:

№ на схеме:5

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:6

Наименование:Pin, Cotter

Каталожный номер:A210491000016

Комплект:1

Примечание:

№ на схеме:7

Наименование:Roller

Каталожный номер:12455175

Комплект:2

Примечание:

№ на схеме:8

Наименование:Contact roller shaft A1101.1.8.2-4

Каталожный номер:12455176

Комплект:1

Примечание:

№ на схеме:9

Наименование:Guide wheel axle A1101.1.8.2-5

Каталожный номер:12455177

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, Retainer

Каталожный номер:12455178

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M10x30GB5783

Каталожный номер:A210111000023

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:16

Примечание:

№ на схеме:14

Наименование:Angle

Каталожный номер:10048498

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:10048499

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bushing

Каталожный номер:10048500

Комплект:2

Примечание:

№ на схеме:17

Наименование:Roller

Каталожный номер:10048501

Комплект:2

Примечание:

№ на схеме:18

Наименование:Retainer

Каталожный номер:11060439

Комплект:2

Примечание:

№ на схеме:19

Наименование:Roller

Каталожный номер:13065942

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spacer Ring

Каталожный номер:12214184

Комплект:4

Примечание:

№ на схеме:21

Наименование:Plate, Stop

Каталожный номер:12214185

Комплект:4

Примечание:
