Механизм телескопический 12455170

← Ролик скольжения 10009960 Узел опоры направляющего колеса A1101.1.8.2 12455179 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

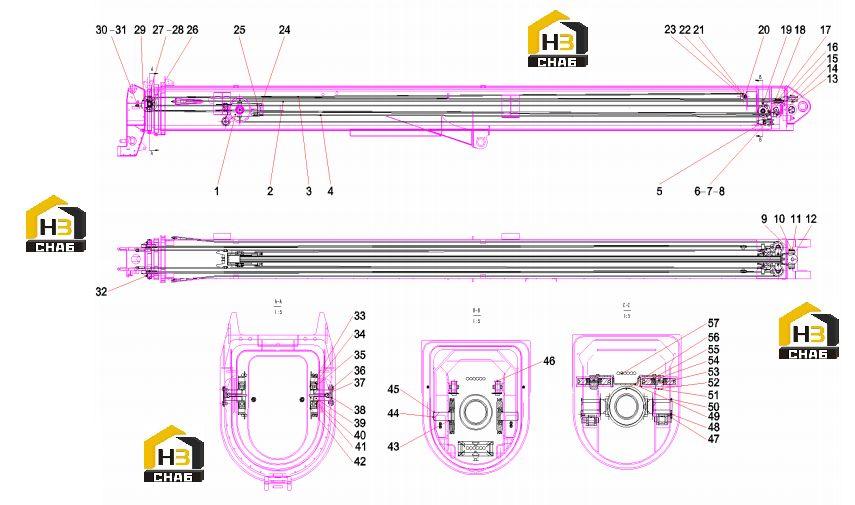

№ на схеме:1

Наименование:Guide wheel support assembly A1101.1.8.2

Каталожный номер:12455179

Комплект:1

Примечание:

№ на схеме:2

Наименование:3-section boom shrinking rope A1101.1.8.4

Каталожный номер:12455197

Комплект:2

Примечание:

№ на схеме:3

Наименование:4th extracting wire rope A1101.1.8.5

Каталожный номер:12455200

Комплект:2

Примечание:

№ на схеме:4

Наименование:Wire Rope, Retraction, 3rd Boom Section

Каталожный номер:12455202

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bracket

Каталожный номер:12455207

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000212

Комплект:6

Примечание:

№ на схеме:10

Наименование:Lock Plate

Каталожный номер:12455158

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:12

Наименование:Pin, H2

Каталожный номер:13339004

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pin

Каталожный номер:13340386

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pin, Cotter

Каталожный номер:A210491000023

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pin, A0

Каталожный номер:13339667

Комплект:2

Примечание:

№ на схеме:16

Наименование:Cover, Sheave

Каталожный номер:12455168

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000027

Комплект:6

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000125

Комплект:4

Примечание:

№ на схеме:19

Наименование:Pin, Cotter

Каталожный номер:A210491000017

Комплект:2

Примечание:

№ на схеме:20

Наименование:Screw M6x12GB819.1

Каталожный номер:A210211000003

Комплект:4

Примечание:

№ на схеме:21

Наименование:Roller Assembly

Каталожный номер:10138404

Комплект:2

Примечание:

№ на схеме:22

Наименование:Pin, F0

Каталожный номер:13405089

Комплект:2

Примечание:

№ на схеме:23

Наименование:Lock Plate

Каталожный номер:12455160

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer 20GB93

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:25

Наименование:Screw M20x60GB70.

Каталожный номер:A210204000060

Комплект:4

Примечание:

№ на схеме:26

Наименование:Pin, H5

Каталожный номер:13405551

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:4

Примечание:

№ на схеме:29

Наименование:Cover, Guard

Каталожный номер:12455174

Комплект:2

Примечание:

№ на схеме:30

Наименование:Nut

Каталожный номер:A210307000005

Комплект:8

Примечание:

№ на схеме:31

Наименование:Washer 20GB97.1

Каталожный номер:A210405000008

Комплект:4

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:33

Наименование:Screw M5x10GB819.1

Каталожный номер:A210211000002

Комплект:8

Примечание:

№ на схеме:34

Наименование:Sheave

Каталожный номер:12455153

Комплект:2

Примечание:

№ на схеме:35

Наименование:Bearing, Roller

Каталожный номер:A210622000052

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:4

Примечание:

№ на схеме:37

Наименование:Screw M12x90GB70.1

Каталожный номер:A210204000031

Комплект:2

Примечание:

№ на схеме:38

Наименование:Lock Plate

Каталожный номер:12455159

Комплект:2

Примечание:

№ на схеме:39

Наименование:Bushing, Spacer

Каталожный номер:12455162

Комплект:2

Примечание:

№ на схеме:40

Наименование:Retainer

Каталожный номер:12457027

Комплект:2

Примечание:

№ на схеме:41

Наименование:Retaining ring 110GB893.1

Каталожный номер:A210416000033

Комплект:2

Примечание:

№ на схеме:42

Наименование:Retainer

Каталожный номер:A820101025808

Комплект:2

Примечание:

№ на схеме:43

Наименование:Bushing, Spacer

Каталожный номер:962

Комплект:2

Примечание:

№ на схеме:44

Наименование:Pin, B2

Каталожный номер:13405815

Комплект:2

Примечание:

№ на схеме:45

Наименование:Ring, Snap

Каталожный номер:A210414000029

Комплект:2

Примечание:

№ на схеме:46

Наименование:Pin, A0

Каталожный номер:13339611

Комплект:2

Примечание:

№ на схеме:47

Наименование:Lock Plate

Каталожный номер:12455166

Комплект:2

Примечание:

№ на схеме:48

Наименование:Screw

Каталожный номер:60155050

Комплект:4

Примечание:

№ на схеме:49

Наименование:Lock Plate

Каталожный номер:13578696

Комплект:1

Примечание:

№ на схеме:50

Наименование:Pin, C0

Каталожный номер:13338734

Комплект:2

Примечание:

№ на схеме:51

Наименование:Bolt

Каталожный номер:A210111000029

Комплект:2

Примечание:

№ на схеме:52

Наименование:Pin

Каталожный номер:13340392

Комплект:2

Примечание:

№ на схеме:53

Наименование:Bushing, Spacer

Каталожный номер:12455161

Комплект:2

Примечание:

№ на схеме:54

Наименование:Bearing

Каталожный номер:A210622000061

Комплект:4

Примечание:

№ на схеме:55

Наименование:Sheave

Каталожный номер:953

Комплект:4

Примечание:

№ на схеме:56

Наименование:Expansion Oil Cylinder ZXA1101.1.8.1A

Каталожный номер:13325902

Комплект:1

Примечание:

№ на схеме:57

Наименование:Extension rope, 3rd boom

Каталожный номер:10053494

Комплект:1

Примечание:
