Шкивы стрелы A1101.1 12457601

← Накладки стрелы (часть 2) A1101.1 12457601 Механизм телескопический стрелы A1101.1 12457601 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

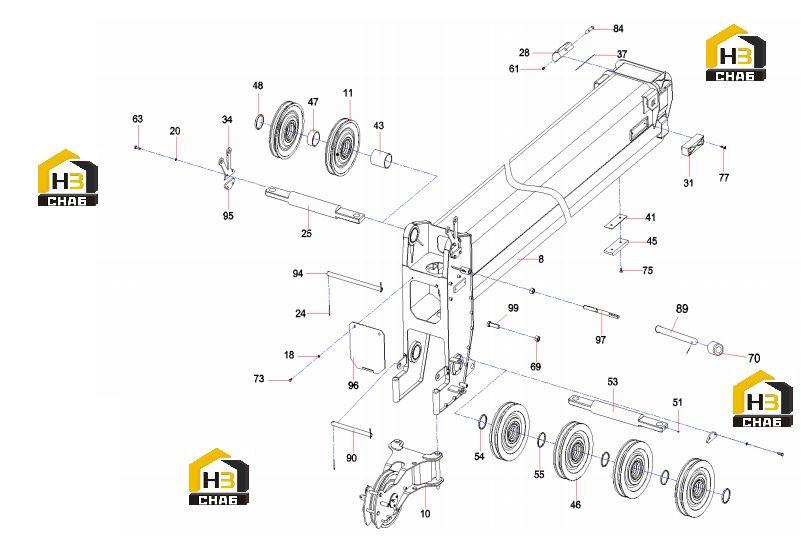

№ на схеме:8

Наименование:4-boom A1101.1.4

Каталожный номер:12436172

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sheave, Auxiliary Boom Nose

Каталожный номер:12457614

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sheave Assembly

Каталожный номер:A810304031007

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000017

Комплект:82

Примечание:

№ на схеме:20

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:16

Примечание:

№ на схеме:24

Наименование:Pin, Cotter

Каталожный номер:A210491000018

Комплект:7

Примечание:

№ на схеме:25

Наименование:Pin, H1

Каталожный номер:13326103

Комплект:1

Примечание:

№ на схеме:28

Наименование:Wear Pad, 3rd Boom Section, Upper

Каталожный номер:12430597

Комплект:2

Примечание:

№ на схеме:31

Наименование:Wear Pad, 3rd Boom Section, Side

Каталожный номер:12457574

Комплект:2

Примечание:

№ на схеме:34

Наименование:Bracket, Pin

Каталожный номер:12457577

Комплект:2

Примечание:

№ на схеме:37

Наименование:Shim

Каталожный номер:12457580

Комплект:2

Примечание:

№ на схеме:41

Наименование:Shim

Каталожный номер:12457584

Комплект:3

Примечание:

№ на схеме:43

Наименование:Spacer Ring

Каталожный номер:12457586

Комплект:1

Примечание:

№ на схеме:45

Наименование:Wear Pad, 3rd Boom Section, Lower

Каталожный номер:12457587

Комплект:1

Примечание:

№ на схеме:46

Наименование:Slide Wheel Group

Каталожный номер:10009960

Комплект:4

Примечание:

№ на схеме:47

Наименование:Spacer Ring

Каталожный номер:12457589

Комплект:1

Примечание:

№ на схеме:48

Наименование:Spacer Ring

Каталожный номер:12457590

Комплект:1

Примечание:

№ на схеме:51

Наименование:Plug, Oil

Каталожный номер:10268523

Комплект:2

Примечание:

№ на схеме:53

Наименование:H1 XZ70X343X610X3.H13

Каталожный номер:13327030

Комплект:1

Примечание:

№ на схеме:54

Наименование:Spacer bushing

Каталожный номер:718

Комплект:2

Примечание:

№ на схеме:55

Наименование:Spacer bushing

Каталожный номер:11647457

Комплект:3

Примечание:

№ на схеме:61

Наименование:Fitting, grease

Каталожный номер:A210804000002

Комплект:8

Примечание:

№ на схеме:63

Наименование:Bolt M10x30GB5783

Каталожный номер:A210111000023

Комплект:16

Примечание:

№ на схеме:69

Наименование:Nut

Каталожный номер:A210307000005

Комплект:7

Примечание:

№ на схеме:70

Наименование:Bushing

Каталожный номер:10138993

Комплект:5

Примечание:

№ на схеме:73

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:16

Примечание:

№ на схеме:75

Наименование:Screw

Каталожный номер:A210211000015

Комплект:14

Примечание:

№ на схеме:77

Наименование:Screw

Каталожный номер:A210211000023

Комплект:4

Примечание:

№ на схеме:84

Наименование:Pin, E6

Каталожный номер:13404723

Комплект:4

Примечание:

№ на схеме:89

Наименование:Pin, A0 XZ30X415.A01

Каталожный номер:13339627

Комплект:1

Примечание:

№ на схеме:90

Наименование:Bar, Tie

Каталожный номер:10137516

Комплект:1

Примечание:

№ на схеме:94

Наименование:Bar, Tie

Каталожный номер:11275233

Комплект:1

Примечание:

№ на схеме:95

Наименование:Lock Plate

Каталожный номер:11060505

Комплект:6

Примечание:

№ на схеме:96

Наименование:cover plate STC250H.1-28

Каталожный номер:11060900

Комплект:1

Примечание:

№ на схеме:97

Наименование:Stayed pole STC250S.1-65

Каталожный номер:12325474

Комплект:1

Примечание:

№ на схеме:99

Наименование:Bolt

Каталожный номер:A210111000234

Комплект:6

Примечание:
