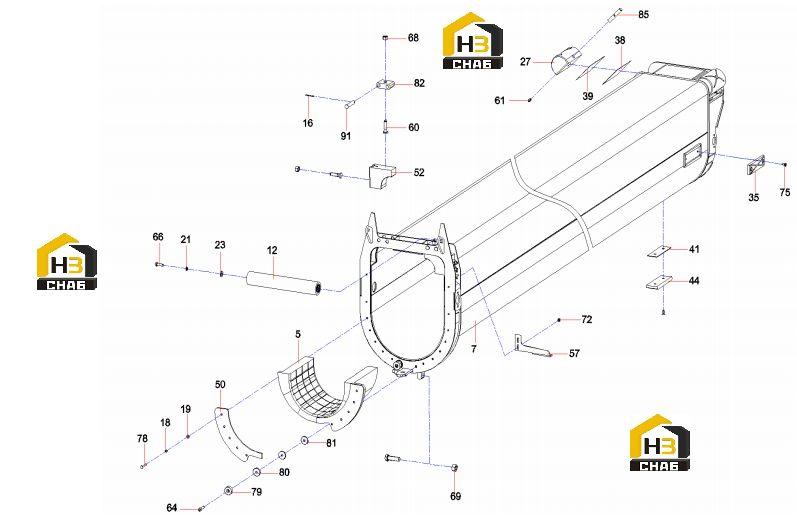

Накладки стрелы (часть 2) A1101.1 12457601

← Накладки стрелы (часть 1) A1101.1 12457601 Шкивы стрелы A1101.1 12457601 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:5

Наименование:Wear Pad, 2nd Boom Section, Lower

Каталожный номер:12457613

Комплект:1

Примечание:

№ на схеме:7

Наименование:2nd Boom Section

Каталожный номер:12436136

Комплект:1

Примечание:

№ на схеме:12

Наименование:rope supporting pulley QY25C.1.10

Каталожный номер:10669845

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pin 3.2x36GB91

Каталожный номер:A210491000031

Комплект:12

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210401000017

Комплект:82

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000007

Комплект:76

Примечание:

№ на схеме:21

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:12

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210405000002

Комплект:6

Примечание:

№ на схеме:27

Наименование:Wear Pad, 2nd Boom Section, Upper

Каталожный номер:12430439

Комплект:2

Примечание:

№ на схеме:35

Наименование:Wear Pad, 2nd Boom Section, Side

Каталожный номер:12457578

Комплект:2

Примечание:

№ на схеме:38

Наименование:Shim

Каталожный номер:12457581

Комплект:2

Примечание:

№ на схеме:39

Наименование:Shim

Каталожный номер:12457582

Комплект:2

Примечание:

№ на схеме:41

Наименование:Shim

Каталожный номер:12457584

Комплект:3

Примечание:

№ на схеме:44

Наименование:Wear Pad, 2nd Boom Section, Lower

Каталожный номер:12430049

Комплект:1

Примечание:

№ на схеме:50

Наименование:Plate, Keeper

Каталожный номер:12457592

Комплект:2

Примечание:

№ на схеме:52

Наименование:Wear Pad, 2nd Boom Section, Upper

Каталожный номер:12430258

Комплект:2

Примечание:

№ на схеме:57

Наименование:Support

Каталожный номер:12457598

Комплект:1

Примечание:

№ на схеме:60

Наименование:Bolt

Каталожный номер:12457600

Комплект:18

Примечание:

№ на схеме:61

Наименование:Fitting, grease

Каталожный номер:A210804000002

Комплект:8

Примечание:

№ на схеме:64

Наименование:Screw

Каталожный номер:A210204000008

Комплект:6

Примечание:

№ на схеме:66

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:6

Примечание:

№ на схеме:68

Наименование:Nut

Каталожный номер:A210307000040

Комплект:18

Примечание:

№ на схеме:69

Наименование:Nut

Каталожный номер:A210307000005

Комплект:7

Примечание:

№ на схеме:72

Наименование:Bolt M8x10GB5783

Каталожный номер:A210111000240

Комплект:6

Примечание:

№ на схеме:75

Наименование:Screw

Каталожный номер:A210211000015

Комплект:14

Примечание:

№ на схеме:78

Наименование:Bolt

Каталожный номер:21005351

Комплект:34

Примечание:

№ на схеме:79

Наименование:Cushion, Adjusting

Каталожный номер:10138982

Комплект:6

Примечание:

№ на схеме:80

Наименование:Cushion, Adjusting

Каталожный номер:10138983

Комплект:6

Примечание:

№ на схеме:81

Наименование:Cushion, Adjusting

Каталожный номер:10138984

Комплект:12

Примечание:

№ на схеме:82

Наименование:Block, Support

Каталожный номер:10138433

Комплект:6

Примечание:

№ на схеме:85

Наименование:Pin, E6

Каталожный номер:13338832

Комплект:2

Примечание:

№ на схеме:91

Наименование:Pin, A0

Каталожный номер:13339583

Комплект:12

Примечание:
