Механизм подъемный A1101.2.4 12421016

Механизм подъемный A1101.2.4 12421016

← Установка шарниров A1101.2.10 12402310 Комплектующие подъемного механизма 60174744 →

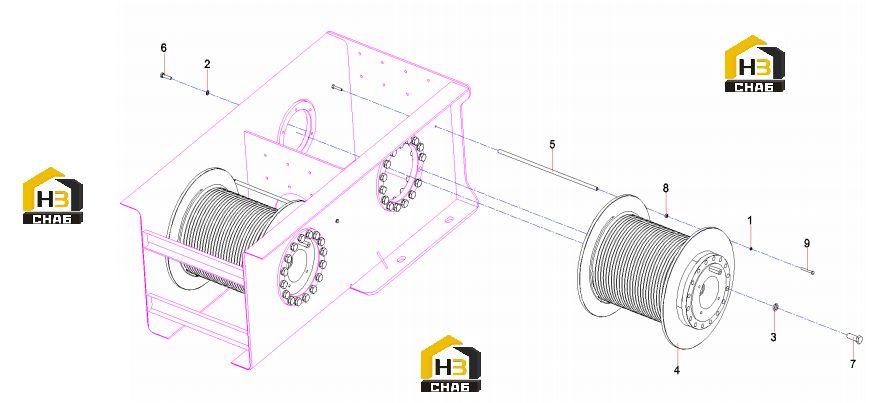

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Washer
Каталожный номер:A210401000017
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 12GB93
Каталожный номер:A210401000002
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 20GB93
Каталожный номер:A210401000006
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Rotary Reduction Gear
Каталожный номер:60174744
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:rope guard pipe A1101.2.4-1
Каталожный номер:13050668
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M12x45GB5783
Каталожный номер:A210111000041
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M20x55GB5783 10.9-grade
Каталожный номер:A210111000061
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut
Каталожный номер:A210307000012
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:A210111000095
Комплект:4
Примечание:
