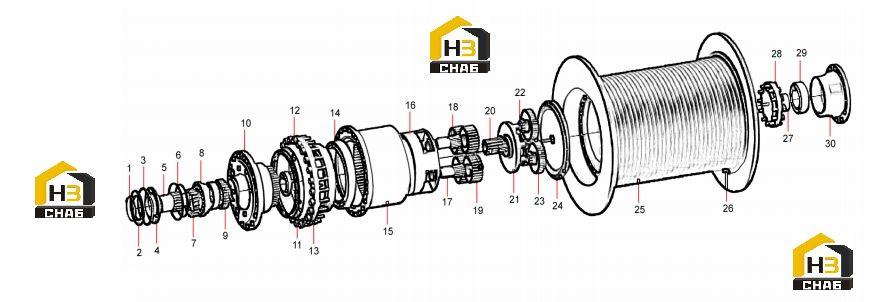

Комплектующие подъемного механизма 60174744

← Механизм подъемный A1101.2.4 12421016 Зеркало заднего вида 10123663 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:baffle

Каталожный номер:60192998

Комплект:1

Примечание:

№ на схеме:2

Наименование:pressure cover

Каталожный номер:60192999

Комплект:1

Примечание:

№ на схеме:3

Наименование:hole baffle

Каталожный номер:60193000

Комплект:1

Примечание:

№ на схеме:4

Наименование:retainer disc

Каталожный номер:60193001

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spline Housing

Каталожный номер:60223656

Комплект:1

Примечание:

№ на схеме:6

Наименование:seal ring

Каталожный номер:60193003

Комплект:1

Примечание:

№ на схеме:7

Наименование:spring

Каталожный номер:60193004

Комплект:1

Примечание:

№ на схеме:8

Наименование:piston

Каталожный номер:60193005

Комплект:1

Примечание:

№ на схеме:9

Наименование:friction plate

Каталожный номер:60193006

Комплект:1

Примечание:

№ на схеме:10

Наименование:left bearing

Каталожный номер:60193426

Комплект:1

Примечание:

№ на схеме:11

Наименование:oil seal

Каталожный номер:60223657

Комплект:1

Примечание:

№ на схеме:12

Наименование:bolt

Каталожный номер:60193427

Комплект:1

Примечание:

№ на схеме:13

Наименование:bearing bearer

Каталожный номер:60193009

Комплект:1

Примечание:

№ на схеме:14

Наименование:bearing

Каталожный номер:60193428

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring gear

Каталожный номер:60223658

Комплект:1

Примечание:

№ на схеме:16

Наименование:big planetary carrier

Каталожный номер:60223659

Комплект:1

Примечание:

№ на схеме:17

Наименование:planetary shaft

Каталожный номер:60193012

Комплект:1

Примечание:

№ на схеме:18

Наименование:bearing

Каталожный номер:60193429

Комплект:1

Примечание:

№ на схеме:19

Наименование:planet gear

Каталожный номер:60193013

Комплект:1

Примечание:

№ на схеме:20

Наименование:Centre gear

Каталожный номер:60223660

Комплект:1

Примечание:

№ на схеме:21

Наименование:small planetary carrier

Каталожный номер:60223661

Комплект:1

Примечание:

№ на схеме:22

Наименование:bearing

Каталожный номер:60193430

Комплект:1

Примечание:

№ на схеме:23

Наименование:Planet gear

Каталожный номер:60223662

Комплект:1

Примечание:

№ на схеме:24

Наименование:cover

Каталожный номер:60193017

Комплект:1

Примечание:

№ на схеме:25

Наименование:Block

Каталожный номер:60223663

Комплект:1

Примечание:

№ на схеме:26

Наименование:rope wedge

Каталожный номер:60193439

Комплект:1

Примечание:

№ на схеме:27

Наименование:bearing shaft

Каталожный номер:60193020

Комплект:1

Примечание:

№ на схеме:28

Наименование:bolt

Каталожный номер:60193431

Комплект:1

Примечание:

№ на схеме:29

Наименование:bearing

Каталожный номер:60193432

Комплект:1

Примечание:

№ на схеме:30

Наименование:bearing holder

Каталожный номер:60193021

Комплект:1

Примечание:
