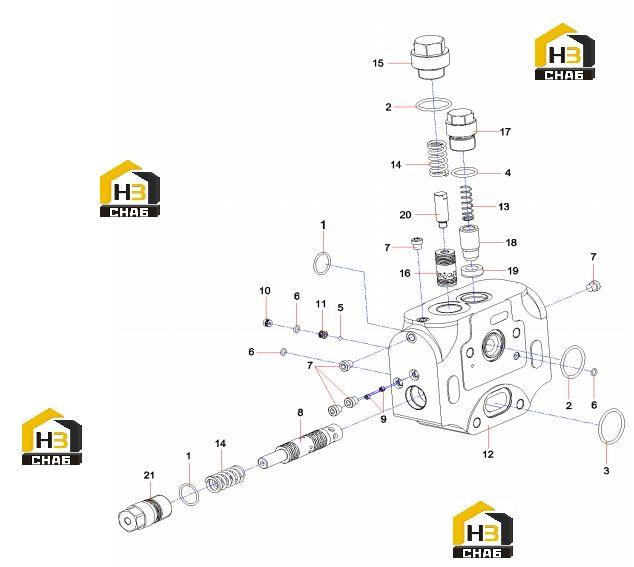

Клапан слива 12748568

← Клапан подъемного цилиндра 12748292 Клапан подъема M28A001.6 12748883 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:A210609000042

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:A210609000051

Комплект:2

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:A210609000138

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:60246791

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ball, Steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:60267000

Комплект:3

Примечание:

№ на схеме:7

Наименование:Screw plug

Каталожный номер:B210399000003

Комплект:5

Примечание:

№ на схеме:8

Наименование:Spool, Flow Valve, 3-way

Каталожный номер:12672784

Комплект:1

Примечание:

№ на схеме:9

Наименование:Orifice

Каталожный номер:13872631

Комплект:2

Примечание:

№ на схеме:10

Наименование:Plug, Check Valve

Каталожный номер:11259979

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cartridge, Check Valve

Каталожный номер:11259973

Комплект:1

Примечание:

№ на схеме:12

Наименование:Block, Confluent Valve

Каталожный номер:12612724

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:11987646

Комплект:1

Примечание:

№ на схеме:14

Наименование:Spring

Каталожный номер:11259986

Комплект:2

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:12673051

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cartridge, Valve

Каталожный номер:12673044

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:12673029

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cartridge, Check Valve

Каталожный номер:12672882

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cartridge, Valve

Каталожный номер:12672830

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rod, Guide

Каталожный номер:12672807

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:12841674

Комплект:1

Примечание:
