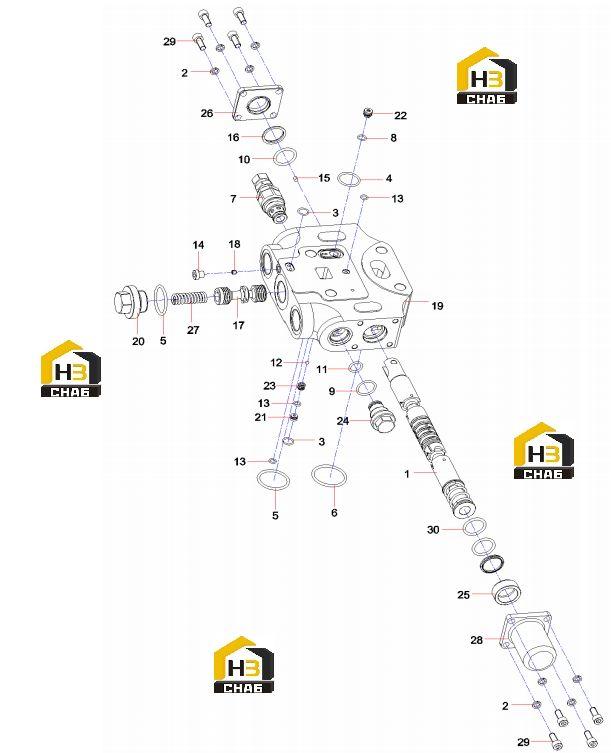

Клапан подъемного цилиндра 12748292

← Узел золотниковый 11299235 Клапан слива 12748568 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spool Valve Assembly, Lift Cylinder

Каталожный номер:11299233

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210401000017

Комплект:8

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:A210609000097

Комплект:2

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A210609000042

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:A210609000051

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:A210609000138

Комплект:1

Примечание:

№ на схеме:7

Наименование:Relief Valve

Каталожный номер:60216860

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60246789

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:60246790

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60246791

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:60246792

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ball, Steel

Каталожный номер:60255752

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:60267000

Комплект:3

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:A229900002606

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:A229900010656

Комплект:1

Примечание:

№ на схеме:16

Наименование:Seal, Dust

Каталожный номер:12728982

Комплект:2

Примечание:

№ на схеме:17

Наименование:Cartridge, Valve

Каталожный номер:12672765

Комплект:1

Примечание:

№ на схеме:18

Наименование:Orifice

Каталожный номер:12616957

Комплект:1

Примечание:

№ на схеме:19

Наименование:Body, Boom Lift Section, Main Control Valve

Каталожный номер:12655748

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:11259978

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug, Check Valve

Каталожный номер:11259979

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plug, Check Valve

Каталожный номер:11259980

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cartridge, Check Valve

Каталожный номер:11259973

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plug

Каталожный номер:11259982

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sleeve

Каталожный номер:12592178

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cover, Front End

Каталожный номер:12592074

Комплект:1

Примечание:

№ на схеме:27

Наименование:Spring

Каталожный номер:11259977

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cap

Каталожный номер:12512506

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:8

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:A210609000065

Комплект:1

Примечание:
