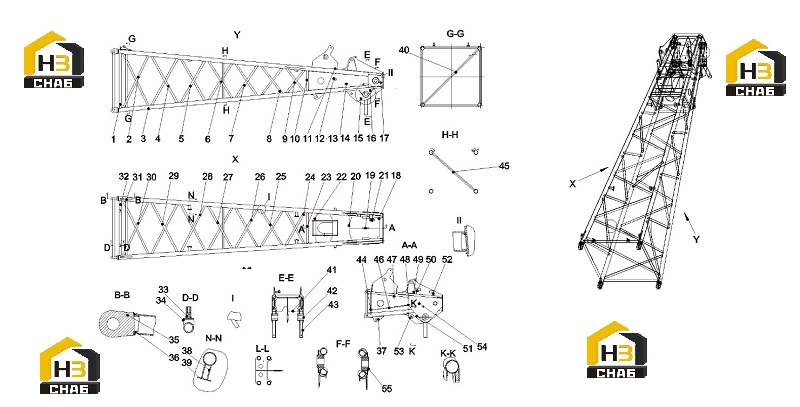

Компоненты верхней секции стрелы 11132076

Каталожный номер:11132049

Комплект:2

Примечание:

№ на схеме:2

Каталожный номер:11132058

Комплект:2

Примечание:

№ на схеме:3

Наименование:Main string pipe

Каталожный номер:11132038

Комплект:4

Примечание:

№ на схеме:4

Каталожный номер:11132067

Комплект:2

Примечание:

№ на схеме:5

Каталожный номер:11132071

Комплект:2

Примечание:

№ на схеме:6

Каталожный номер:11132072

Комплект:2

Примечание:

№ на схеме:7

Каталожный номер:11132073

Комплект:2

Примечание:

№ на схеме:8

Каталожный номер:11132074

Комплект:2

Примечание:

№ на схеме:9

Каталожный номер:11132075

Комплект:2

Примечание:

№ на схеме:10

Каталожный номер:11132039

Комплект:2

Примечание:

№ на схеме:11

Наименование:Support

Каталожный номер:11350582

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sealing plate

Каталожный номер:10252952

Комплект:2

Примечание:

№ на схеме:13

Наименование:bracket

Каталожный номер:21006102

Комплект:2

Примечание:

№ на схеме:14

Наименование:Side panel

Каталожный номер:11132055

Комплект:2

Примечание:

№ на схеме:15

Наименование:Vertical board

Каталожный номер:11132070

Комплект:2

Примечание:

№ на схеме:16

Наименование:Partition

Каталожный номер:11132068

Комплект:4

Примечание:

№ на схеме:17

Наименование:Side panel

Каталожный номер:11132059

Комплект:2

Примечание:

№ на схеме:18

Каталожный номер:11132057

Комплект:1

Примечание:

№ на схеме:19

Наименование:Support seat

Каталожный номер:11132079

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:11131010

Комплект:1

Примечание:

№ на схеме:21

Наименование:Support

Каталожный номер:11176600

Комплект:1

Примечание:

№ на схеме:22

Каталожный номер:11131009

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:11132048

Комплект:2

Примечание:

№ на схеме:24

Каталожный номер:11132047

Комплект:2

Примечание:

№ на схеме:25

Каталожный номер:11132046

Комплект:2

Примечание:

№ на схеме:26

Каталожный номер:11132045

Комплект:2

Примечание:

№ на схеме:27

Каталожный номер:11132044

Комплект:2

Примечание:

№ на схеме:28

Каталожный номер:11132043

Комплект:2

Примечание:

№ на схеме:29

Каталожный номер:11132042

Комплект:2

Примечание:

№ на схеме:30

Каталожный номер:11132041

Комплект:2

Примечание:

№ на схеме:31

Каталожный номер:11132063

Комплект:2

Примечание:

№ на схеме:32

Каталожный номер:11132040

Комплект:2

Примечание:

№ на схеме:33

Наименование:Roller mounting shaft

Каталожный номер:10695602

Комплект:2

Примечание:

№ на схеме:34

Наименование:Seat plate

Каталожный номер:11234171

Комплект:2

Примечание:

№ на схеме:35

Наименование:connector

Каталожный номер:21022955

Комплект:4

Примечание:

№ на схеме:36

Наименование:Liner

Каталожный номер:11132053

Комплект:8

Примечание:

№ на схеме:37

Каталожный номер:10072894

Комплект:2

Примечание:

№ на схеме:38

Наименование:Short tube

Каталожный номер:11145451

Комплект:4

Примечание:

№ на схеме:39

Наименование:Round plate

Каталожный номер:21016168

Комплект:4

Примечание:

№ на схеме:40

Каталожный номер:11132050

Комплект:1

Примечание:

№ на схеме:41

Каталожный номер:11132054

Комплект:1

Примечание:

№ на схеме:42

Наименование:Bushing

Каталожный номер:11132069

Комплект:2

Примечание:

№ на схеме:43

Каталожный номер:11350000

Комплект:2

Примечание:

№ на схеме:44

Каталожный номер:11131011

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:11132051

Комплект:1

Примечание:

№ на схеме:46

Каталожный номер:11131012

Комплект:1

Примечание:

№ на схеме:47

Наименование:Partition

Каталожный номер:11132066

Комплект:1

Примечание:

№ на схеме:48

Наименование:Partition

Каталожный номер:11132061

Комплект:1

Примечание:

№ на схеме:49

Каталожный номер:11132056

Комплект:2

Примечание:

№ на схеме:50

Наименование:Seat plate

Каталожный номер:11172965

Комплект:1

Примечание:

№ на схеме:51

Каталожный номер:11132062

Комплект:2

Примечание:

№ на схеме:52

Наименование:Vertical board

Каталожный номер:11132060

Комплект:2

Примечание:

№ на схеме:53
