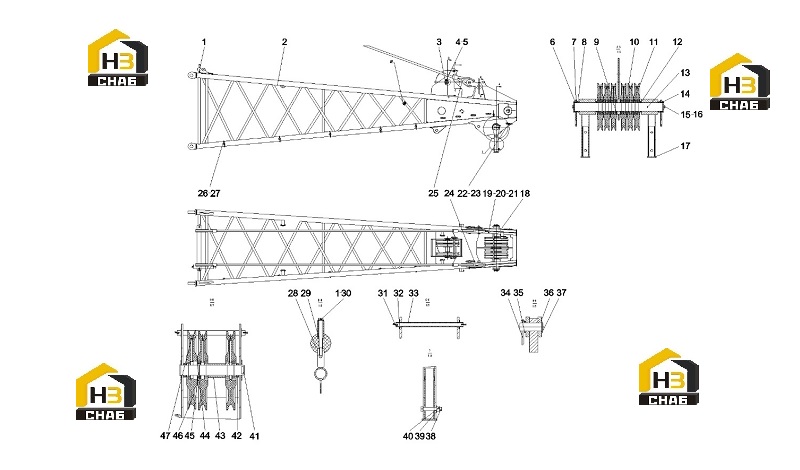

Комплектующие верхней секции стрелы 11132139

← Верхняя секция стрелы 13089098 Компоненты верхней секции стрелы 11132076 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x140 (GB5782)

Каталожный номер:A210110000006

Комплект:2

Примечание:

№ на схеме:2

Наименование:Upper arm welding body

Каталожный номер:11132076

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fixed plate

Каталожный номер:21002332

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M12x25GB5783 Grade 10.9

Каталожный номер:A210111000101

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer GB/T 93

Каталожный номер:A210401000002

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bushing

Каталожный номер:13560411

Комплект:2

Примечание:

№ на схеме:7

Наименование:Connecting board

Каталожный номер:13110368

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bushing

Каталожный номер:21000810

Комплект:2

Примечание:

№ на схеме:9

Наименование:Rolling bearing

Каталожный номер:21003152

Комплект:12

Примечание:

№ на схеме:10

Наименование:pulley

Каталожный номер:21003399

Комплект:6

Примечание:

№ на схеме:11

Наименование:Spacer

Каталожный номер:21002288

Комплект:6

Примечание:

№ на схеме:12

Наименование:Spacer

Каталожный номер:11132113

Комплект:2

Примечание:

№ на схеме:13

Наименование:axis

Каталожный номер:11132111

Комплект:1

Примечание:

№ на схеме:14

Наименование:Baffle

Каталожный номер:21000931

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt M16x35GB5783 Grade 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer GB/T 93

Каталожный номер:A210401000004

Комплект:4

Примечание:

№ на схеме:17

Наименование:Support seat

Каталожный номер:10462574

Комплект:2

Примечание:

№ на схеме:18

Наименование:rod

Каталожный номер:11220366

Комплект:1

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210401000016

Комплект:17

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:A210111000078

Комплект:17

Примечание:

№ на схеме:21

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:17

Примечание:

№ на схеме:22

Наименование:rod

Каталожный номер:11132117

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 22GB97.1

Каталожный номер:A210405000010

Комплект:4

Примечание:

№ на схеме:24

Наименование:Pin pin

Каталожный номер:21011763

Комплект:2

Примечание:

№ на схеме:25

Наименование:Drawstring

Каталожный номер:11258759

Комплект:2

Примечание:

№ на схеме:26

Наименование:Throat clamp

Каталожный номер:A210855000021

Комплект:5

Примечание:

№ на схеме:27

Наименование:Line card

Каталожный номер:10842734

Комплект:5

Примечание:

№ на схеме:28

Наименование:Nylon roller

Каталожный номер:10999392

Комплект:1

Примечание:

№ на схеме:29

Наименование:Nylon tube

Каталожный номер:10838826

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:31

Наименование:Pin pin

Каталожный номер:21011761

Комплект:6

Примечание:

№ на схеме:32

Наименование:washer

Каталожный номер:A210405000021

Комплект:2

Примечание:

№ на схеме:33

Наименование:tube

Каталожный номер:10167582

Комплект:1

Примечание:

№ на схеме:35

Наименование:washer

Каталожный номер:21001349

Комплект:4

Примечание:

№ на схеме:36

Наименование:connector

Каталожный номер:21004359

Комплект:2

Примечание:

№ на схеме:37

Наименование:pin

Каталожный номер:10111871

Комплект:4

Примечание:

№ на схеме:38

Наименование:Bolt M20x110GB5782 Grade 10.9

Каталожный номер:A210110000233

Комплект:2

Примечание:

№ на схеме:39

Наименование:Washer 20GB97.1-02GB/T 97.1

Каталожный номер:A210405000008

Комплект:2

Примечание:

№ на схеме:41

Наименование:Pin shaft

Каталожный номер:21006517

Комплект:1

Примечание:

№ на схеме:42

Наименование:Spacer

Каталожный номер:11132115

Комплект:2

Примечание:

№ на схеме:43

Наименование:Spacer

Каталожный номер:11132114

Комплект:1

Примечание:

№ на схеме:44

Наименование:Spacer

Каталожный номер:11144393

Комплект:1

Примечание:

№ на схеме:45

Наименование:Rolling bearing GB276

Каталожный номер:21003148

Комплект:6

Примечание:

№ на схеме:46

Наименование:pulley

Каталожный номер:21003400

Комплект:3

Примечание:

№ на схеме:47

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:9

Примечание:
