Устройство рамы левой гусеницы 13101452

Устройство рамы левой гусеницы 13101452

← Компоненты основные крана 13737517 scc750e Редуктор бортовой 21005677 →

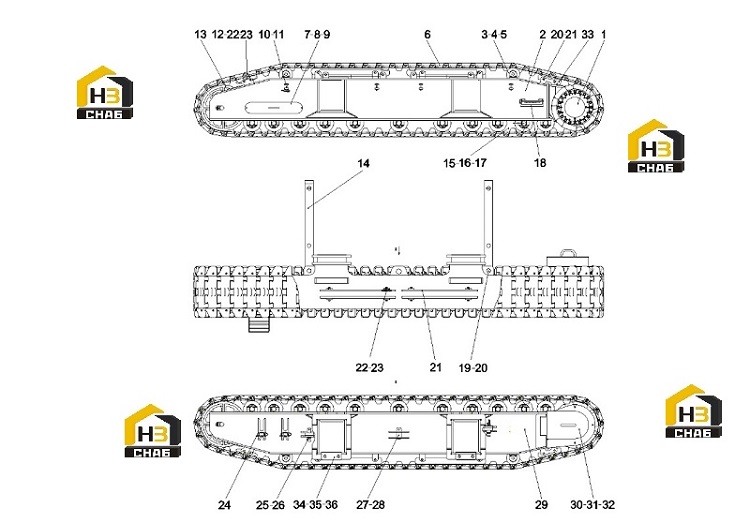

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Drive device
Каталожный номер:21005677
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Welding parts of the left track frame
Каталожный номер:13467324
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Upper guide wheel
Каталожный номер:12087421
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 12GB97.1 300HV
Каталожный номер:21001334
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:bolt
Каталожный номер:A210111000204
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Track assembly
Каталожный номер:13110170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Cover plate
Каталожный номер:13471602
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:bolt
Каталожный номер:A210111000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:washer
Каталожный номер:A210405000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:pin
Каталожный номер:10446800
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin pin
Каталожный номер:21011761
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:board
Каталожный номер:13429966
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Tensioning mechanism
Каталожный номер:13427743
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Coupling plate
Каталожный номер:13110068
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Support wheel
Каталожный номер:21007095
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer 20GB97.1 300HV
Каталожный номер:A210406000014
Комплект:44
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt M20x110GB5782 Grade 10.9
Каталожный номер:A210110000233
Комплект:44
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Pedal assembly
Каталожный номер:12886422
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:pin
Каталожный номер:10088179
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Pin 10x71GB91
Каталожный номер:A210501000017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:board
Каталожный номер:13069490
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:bolt
Каталожный номер:A210111000054
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Washer 16GB97.1 300HV
Каталожный номер:21001338
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Pin pin
Каталожный номер:21012137
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Pin pin
Каталожный номер:21012139
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Pin shaft
Каталожный номер:13106448
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:pin
Каталожный номер:21015139
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:pin
Каталожный номер:10138514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Hydraulic left track frame
Каталожный номер:12708140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:washer
Каталожный номер:A210401000002
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Screw M12x25GB70.1 10.9 grade
Каталожный номер:A210204000167
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Sealing plate assembly
Каталожный номер:13110154
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:board
Каталожный номер:13346530
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:board
Каталожный номер:13471603
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:board
Каталожный номер:13471604
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Pin pin
Каталожный номер:21011762
Комплект:4
Примечание:
