Компоненты основные крана 13737517 scc750e

← Крюк 75t 13101895 Устройство рамы левой гусеницы 13101452 →

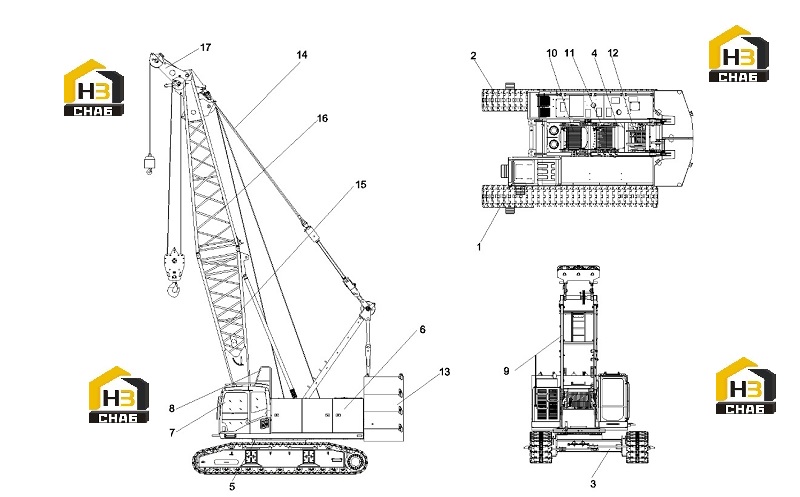

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left track frame assembly

Каталожный номер:13101452

Комплект:1

Примечание:

№ на схеме:2

Наименование:Right track frame assembly

Каталожный номер:13101481

Комплект:1

Примечание:

№ на схеме:3

Наименование:Base assembly

Каталожный номер:13101480

Комплект:1

Примечание:

№ на схеме:4

Наименование:Turntable assembly

Каталожный номер:13769863

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rotary mechanism

Каталожный номер:13101616

Комплект:1

Примечание:

№ на схеме:6

Наименование:Power mechanism assembly QSC8.3-C26

Каталожный номер:13743650

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cab assembly

Каталожный номер:13080227

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cover piece

Каталожный номер:13767096

Комплект:1

Примечание:

№ на схеме:9

Наименование:Type A frame

Каталожный номер:13101618

Комплект:1

Примечание:

№ на схеме:10

Наименование:Free-falling hook main lifting mechanism assembly

Каталожный номер:13091440

Комплект:1

Примечание:

№ на схеме:11

Наименование:Deputy lifting mechanism

Каталожный номер:13096296

Комплект:1

Примечание:

№ на схеме:12

Наименование:Luffing mechanism assembly

Каталожный номер:13101617

Комплект:1

Примечание:

№ на схеме:13

Наименование:Rear counterweight

Каталожный номер:13748016

Комплект:1

Примечание:

№ на схеме:14

Наименование:Wire rope

Каталожный номер:11206137

Комплект:1

Примечание:

№ на схеме:15

Наименование:Main arm lower section arm assembly

Каталожный номер:13091282

Комплект:1

Примечание:

№ на схеме:16

Наименование:Main arm upper section arm assembly

Каталожный номер:13089098

Комплект:1

Примечание:

№ на схеме:17

Наименование:Extension arm assembly

Каталожный номер:13088473

Комплект:1

Примечание:
