Траверса 13107752

Траверса 13107752

← Мачта подъемная 13107737 Шкив 21023999 →

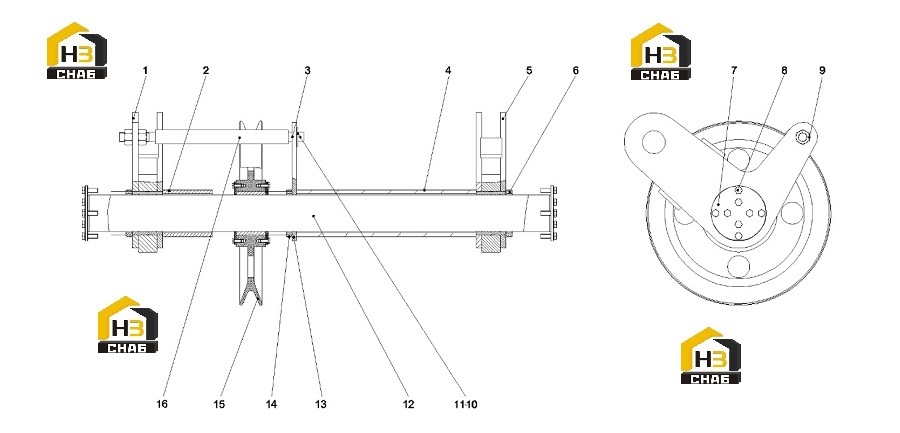

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connecting plate (left)
Каталожный номер:13107753
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Spacer
Каталожный номер:13107747
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:axis
Каталожный номер:13107748
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Spacer
Каталожный номер:13107749
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connecting plate (right)
Каталожный номер:13107759
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Spacer
Каталожный номер:13107750
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Shaft end baffle
Каталожный номер:13107751
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:bolt
Каталожный номер:A210111000039
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:nut
Каталожный номер:A210307000030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:pin
Каталожный номер:A210491000019
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:washer
Каталожный номер:A210405000021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Horizontal axis
Каталожный номер:11150860
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connecting board Q70.50.2-3
Каталожный номер:11150876
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Spacer
Каталожный номер:13356105
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Moving pulley
Каталожный номер:21023999
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:tube
Каталожный номер:13108545
Комплект:1
Примечание:
