Мачта подъемная 13107737

Мачта подъемная 13107737

← Мачта подъемная 13101618 Траверса 13107752 →

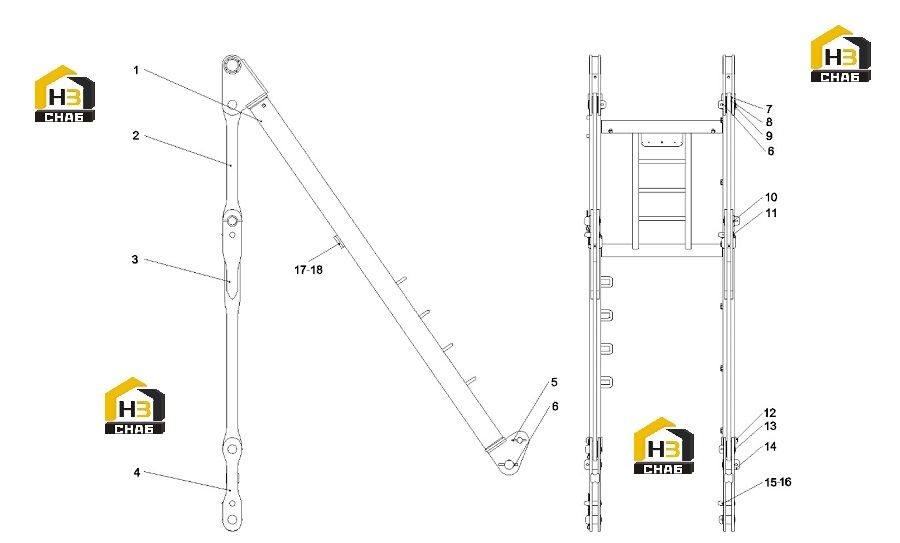

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Front support frame
Каталожный номер:13100294
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Upper lever
Каталожный номер:13265066
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Middle lever
Каталожный номер:13265064
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Lower lever
Каталожный номер:13265061
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pin 10x100GB91
Каталожный номер:A210501000016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:pin
Каталожный номер:A210501000068
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:gasket
Каталожный номер:11236328
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:gasket
Каталожный номер:11236389
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:pin
Каталожный номер:10114448
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:washer
Каталожный номер:21013370
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:pin
Каталожный номер:10111505
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:pin
Каталожный номер:10139096
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Pin
Каталожный номер:10237782
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:pin
Каталожный номер:13176345
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Pin 8x125GB91
Каталожный номер:A210501000005
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pin
Каталожный номер:10143324
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Nylon block
Каталожный номер:13327694
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Screw M8x25GB70.1
Каталожный номер:A210204000162
Комплект:4
Примечание:
