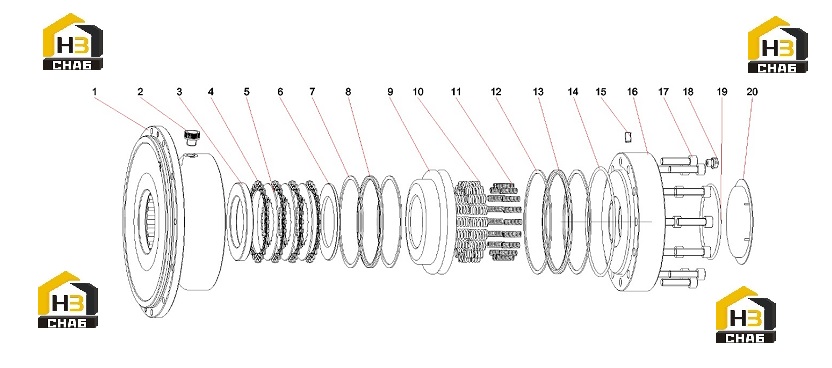

Тормоз 12291280

← Комплектующие редуктора 12306383 Системы двигателя qsc8.3-c26 13743650 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Brake seat

Каталожный номер:12929349

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plastic screw plug M12x1.5

Каталожный номер:12702519

Комплект:1

Примечание:

№ на схеме:3

Наименование:Friction plate pad

Каталожный номер:11352810

Комплект:1

Примечание:

№ на схеме:4

Наименование:External friction plate

Каталожный номер:11352811

Комплект:4

Примечание:

№ на схеме:5

Наименование:Internal friction plate

Каталожный номер:11352812

Комплект:3

Примечание:

№ на схеме:6

Наименование:Adjustment pad

Каталожный номер:11352813

Комплект:1

Примечание:

№ на схеме:7

Наименование:Flat retaining ring 120x4.7x1.7 BU4701200

Каталожный номер:60206087

Комплект:2

Примечание:

№ на схеме:8

Наименование:Star sealing ring 120.02x5.33

Каталожный номер:60206086

Комплект:1

Примечание:

№ на схеме:9

Наименование:piston

Каталожный номер:11352814

Комплект:1

Примечание:

№ на схеме:10

Наименование:Large spring

Каталожный номер:A820209010113

Комплект:18

Примечание:

№ на схеме:11

Наименование:Small spring

Каталожный номер:A820209010114

Комплект:18

Примечание:

№ на схеме:12

Наименование:BV-shaped flat retaining ring 147x4.9x1.7

Каталожный номер:60061369

Комплект:2

Примечание:

№ на схеме:13

Наименование:Star sealing ring 135.89x5.33

Каталожный номер:B230101001818

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 145x3.55GB3452.1

Каталожный номер:A31C214500355

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M8x16GB77

Каталожный номер:A210206000004

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring baffle GS20T103.1-2a

Каталожный номер:12291272

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M10x40GB70.1 10.9 grade

Каталожный номер:A210204000355

Комплект:12

Примечание:

№ на схеме:18

Наименование:Ventilation cap NPT1/8

Каталожный номер:60210955

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:24000548

Комплект:1

Примечание:

№ на схеме:20

Наименование:Dust cover

Каталожный номер:12392108

Комплект:1

Примечание:
