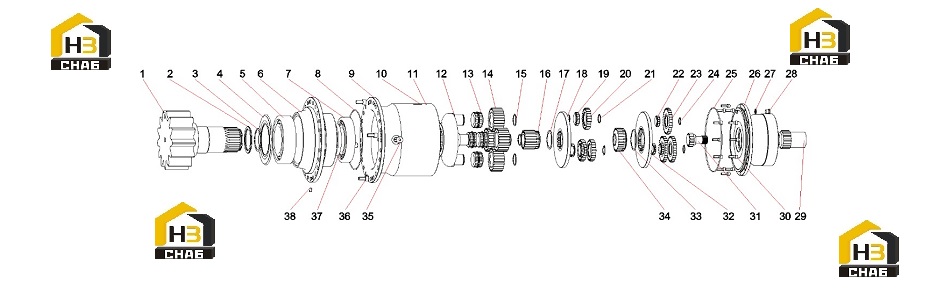

Комплектующие редуктора 12306383

← Механизм поворотный 13101616 Тормоз 12291280 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Output gear shaft

Каталожный номер:11664373

Комплект:1

Примечание:

№ на схеме:2

Наименование:Frame III baffle

Каталожный номер:11399332

Комплект:1

Примечание:

№ на схеме:3

Наименование:Retaining ring 80GB894.1

Каталожный номер:A210414000009

Комплект:1

Примечание:

№ на схеме:4

Наименование:Dustproof retaining ring GS8T89-2

Каталожный номер:11399328

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rolling bearing NUP 2220MGB283

Каталожный номер:60064297

Комплект:1

Примечание:

№ на схеме:6

Наименование:flange

Каталожный номер:12929329

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rolling bearing NJ 219EGB283

Каталожный номер:60115997

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60024971

Комплект:1

Примечание:

№ на схеме:9

Наименование:Inner ring gear

Каталожный номер:11399330

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nameplate

Каталожный номер:12295416

Комплект:1

Примечание:

№ на схеме:11

Наименование:Quick rivet

Каталожный номер:12498088

Комплект:4

Примечание:

№ на схеме:12

Наименование:Nameplate

Каталожный номер:12295416

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bearing F-208099

Каталожный номер:60058816

Комплект:4

Примечание:

№ на схеме:14

Наименование:Planetary Wheel III

Каталожный номер:11399334

Комплект:4

Примечание:

№ на схеме:15

Наименование:Retaining ring

Каталожный номер:A210414000029

Комплект:4

Примечание:

№ на схеме:16

Наименование:Sun Wheel III

Каталожный номер:11399333

Комплект:1

Примечание:

№ на схеме:17

Наименование:Retaining ring 65GB894.1

Каталожный номер:A210414000065

Комплект:1

Примечание:

№ на схеме:18

Наименование:Planetary Frame II

Каталожный номер:11399547

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bearing F-219590

Каталожный номер:60064295

Комплект:3

Примечание:

№ на схеме:20

Наименование:Planetary Wheel II

Каталожный номер:11399336

Комплект:3

Примечание:

№ на схеме:21

Наименование:Retaining ring 30GB894.1

Каталожный номер:A210414000006

Комплект:3

Примечание:

№ на схеме:22

Наименование:Bearing F-219593

Каталожный номер:60064296

Комплект:3

Примечание:

№ на схеме:23

Наименование:Planetary wheel I

Каталожный номер:11665431

Комплект:3

Примечание:

№ на схеме:24

Наименование:Retaining ring 25GB894.1

Каталожный номер:A210414000104

Комплект:3

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:60024972

Комплект:1

Примечание:

№ на схеме:26

Наименование:Brake assembly

Каталожный номер:12291280

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer 14JB982

Каталожный номер:A210434000007

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw plug M14x1.5 (JB/ZQ4444)

Каталожный номер:24003146

Комплект:1

Примечание:

№ на схеме:29

Наименование:Spline set

Каталожный номер:12291275

Комплект:1

Примечание:

№ на схеме:30

Наименование:screw

Каталожный номер:A210204000341

Комплект:12

Примечание:

№ на схеме:31

Наименование:Sun Wheel I

Каталожный номер:11665547

Комплект:1

Примечание:

№ на схеме:32

Наименование:Planetary Frame I

Каталожный номер:11665419

Комплект:1

Примечание:

№ на схеме:33

Наименование:Retaining ring 75GB894.1

Каталожный номер:A210414000102

Комплект:1

Примечание:

№ на схеме:34

Наименование:Sun Wheel II

Каталожный номер:11399335

Комплект:1

Примечание:

№ на схеме:35

Наименование:Screw plug

Каталожный номер:B210399000005

Комплект:2

Примечание:

№ на схеме:36

Наименование:Screw M12x25GB70.1 10.9 grade

Каталожный номер:A210204000167

Комплект:4

Примечание:

№ на схеме:37

Наименование:TRE oil seal 95x120x12

Каталожный номер:B230101000449

Комплект:1

Примечание:

№ на схеме:38

Наименование:Screw M8x16GB77

Каталожный номер:A210206000004

Комплект:1

Примечание:
