Крюк 9t 13101894

← Комплектующие промежуточной секции 9m 11145509 Крюк 15t 13083884 →

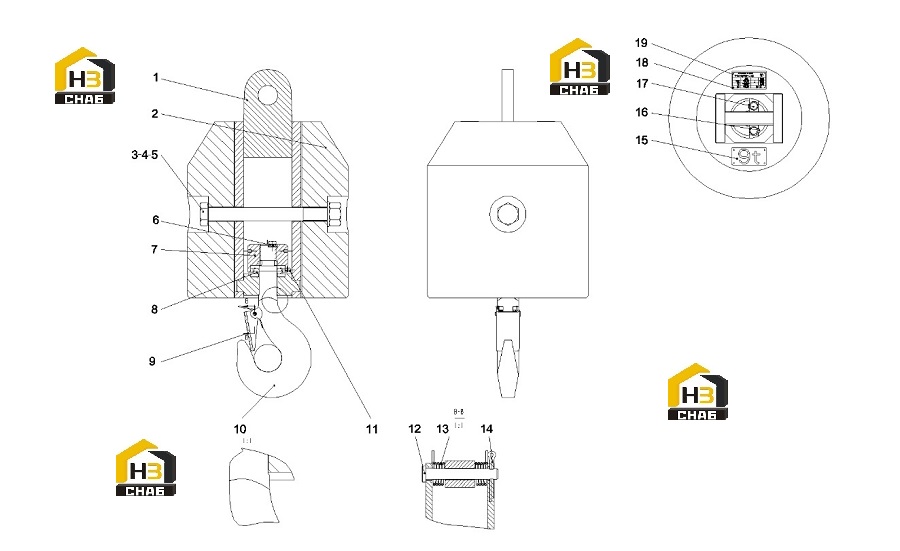

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hook frame

Каталожный номер:12970329

Комплект:1

Примечание:

№ на схеме:2

Наименование:Counterweight

Каталожный номер:13116753

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M30x300GB5782 Grade 10.9

Каталожный номер:A210110000354

Комплект:1

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210405000014

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut M30GB6170

Каталожный номер:A210301000011

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pressure plate

Каталожный номер:11145470

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hook nut

Каталожный номер:12970321

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rolling bearing

Каталожный номер:A210651000026

Комплект:1

Примечание:

№ на схеме:9

Наименование:Baffle

Каталожный номер:10709399

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hook

Каталожный номер:12970322

Комплект:1

Примечание:

№ на схеме:11

Наименование:Butter mouth

Каталожный номер:A210804000003

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pin shaft B8x55

Каталожный номер:10709401

Комплект:1

Примечание:

№ на схеме:13

Наименование:spring

Каталожный номер:10829251

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin 3.2x28GB91

Каталожный номер:A210501000024

Комплект:1

Примечание:

№ на схеме:15

Наименование:Lifting sign

Каталожный номер:13116754

Комплект:1

Примечание:

№ на схеме:16

Наименование:circle

Каталожный номер:60116480

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M10x20GB5783 Grade 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:

№ на схеме:18

Наименование:Rivets

Каталожный номер:A210510000007

Комплект:8

Примечание:

№ на схеме:19

Наименование:signage

Каталожный номер:13116755

Комплект:1

Примечание:
