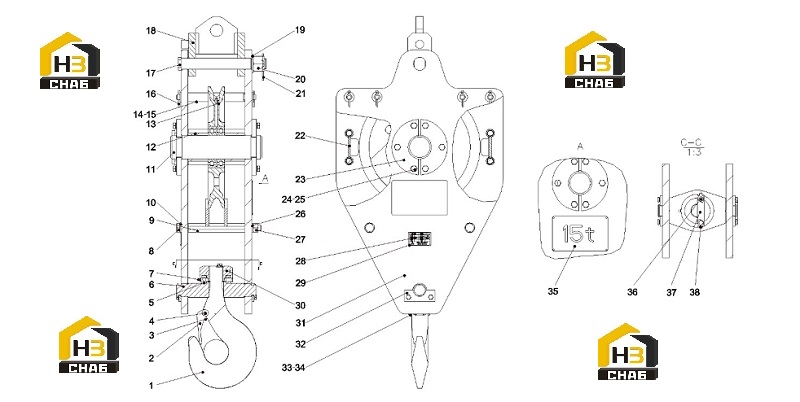

Крюк 15t 13083884

← Крюк 9t 13101894 Узел шкива 10706353 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hook

Каталожный номер:10782427

Комплект:1

Примечание:

№ на схеме:2

Наименование:Baffle

Каталожный номер:10711992

Комплект:1

Примечание:

№ на схеме:3

Наименование:spring

Каталожный номер:10829251

Комплект:1

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:A210111000307

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rolling bearing 51214GB301

Каталожный номер:A210623000013

Комплект:1

Примечание:

№ на схеме:6

Наименование:beam

Каталожный номер:13083879

Комплект:1

Примечание:

№ на схеме:7

Наименование:Butter mouth

Каталожный номер:A210804000003

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M20x290 (GB5782) duck rust

Каталожный номер:A229900005730

Комплект:6

Примечание:

№ на схеме:9

Наименование:Rope frame

Каталожный номер:10712006

Комплект:1

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210405000008

Комплект:14

Примечание:

№ на схеме:11

Наименование:Pulley shaft

Каталожный номер:10711995

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spacer ring

Каталожный номер:13083883

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pulley assembly

Каталожный номер:10706353

Комплект:1

Примечание:

№ на схеме:14

Наименование:Stop rod

Каталожный номер:10711998

Комплект:4

Примечание:

№ на схеме:15

Наименование:casing

Каталожный номер:11171915

Комплект:4

Примечание:

№ на схеме:16

Наименование:Pin 6.3x40GB91

Каталожный номер:A210501000014

Комплект:8

Примечание:

№ на схеме:17

Наименование:Pin shaft

Каталожный номер:10711997

Комплект:1

Примечание:

№ на схеме:18

Наименование:Lug assembly

Каталожный номер:10712003

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer 36GB97.1

Каталожный номер:A210405000024

Комплект:1

Примечание:

№ на схеме:20

Наименование:nut

Каталожный номер:A210313000042

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin 5x80GB91

Каталожный номер:A210501000038

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rope frame

Каталожный номер:11171918

Комплект:2

Примечание:

№ на схеме:23

Наименование:Card board

Каталожный номер:11135856

Комплект:4

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:A210401000003

Комплект:12

Примечание:

№ на схеме:25

Наименование:bolt

Каталожный номер:A210111000442

Комплект:12

Примечание:

№ на схеме:26

Наименование:washer

Каталожный номер:A210401000006

Комплект:6

Примечание:

№ на схеме:27

Наименование:nut

Каталожный номер:A210307000029

Комплект:6

Примечание:

№ на схеме:28

Наименование:signage

Каталожный номер:13083882

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rivet 3x10GB827

Каталожный номер:21005399

Комплект:8

Примечание:

№ на схеме:30

Наименование:Nut

Каталожный номер:13083880

Комплект:1

Примечание:

№ на схеме:31

Наименование:Side panel

Каталожный номер:13083881

Комплект:2

Примечание:

№ на схеме:32

Наименование:Shaft end baffle

Каталожный номер:10711989

Комплект:2

Примечание:

№ на схеме:33

Наименование:nut

Каталожный номер:A210307000017

Комплект:1

Примечание:

№ на схеме:34

Наименование:washer

Каталожный номер:A210401000001

Комплект:5

Примечание:

№ на схеме:35

Наименование:Lifting sign

Каталожный номер:10712000

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:6

Примечание:

№ на схеме:37

Наименование:Pressure plate

Каталожный номер:10711985

Комплект:1

Примечание:

№ на схеме:38

Наименование:washer

Каталожный номер:A210429000003

Комплект:2

Примечание:
