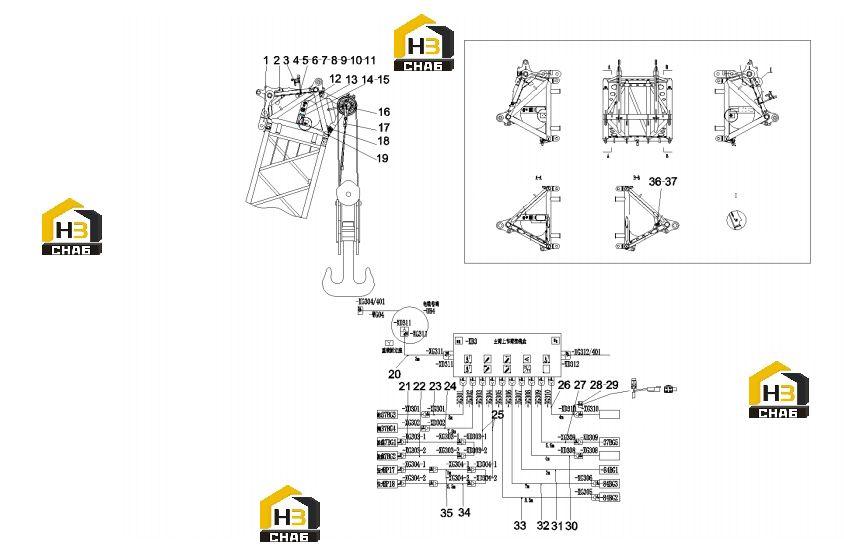

Система электрическая оголовка стрелы 13794247

← Оголовок стрелы 13817203 Анемометр и сигнальное освещение 12917751 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tension sensor

Каталожный номер:60323929

Комплект:2

Примечание:250T-L-1

№ на схеме:2

Наименование:Proximity switch

Каталожный номер:60118196

Комплект:2

Примечание:NB10-30M60-A1-V1

№ на схеме:3

Наименование:Anemometer beacon light installation

Каталожный номер:12917751

Комплект:1

Примечание:

№ на схеме:4

Наименование:Heavy-duty rain cover

Каталожный номер:12701056

Комплект:3

Примечание:

№ на схеме:5

Наименование:screw

Каталожный номер:A210210000010

Комплект:6

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210401000016

Комплект:6

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210405000006

Комплект:6

Примечание:

№ на схеме:8

Наименование:screw

Каталожный номер:A210210000002

Комплект:8

Примечание:

№ на схеме:9

Наименование:nut

Каталожный номер:A210307000015

Комплект:12

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210401000015

Комплект:12

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210405000005

Комплект:12

Примечание:

№ на схеме:12

Наименование:24-core heavy-duty closed base assembly

Каталожный номер:12110329

Комплект:1

Примечание:

№ на схеме:13

Наименование:Angle sensor assembly

Каталожный номер:11442964

Комплект:1

Примечание:

№ на схеме:14

Наименование:Junction box assembly of the upper section arm of the main arm

Каталожный номер:12936241

Комплект:1

Примечание:

№ на схеме:15

Наименование:screw

Каталожный номер:A210204000121

Комплект:4

Примечание:M5x40GB70.1

№ на схеме:16

Наименование:Electrical installation of pulley block

Каталожный номер:13923836

Комплект:2

Примечание:

№ на схеме:17

Наименование:Heavy hammer device

Каталожный номер:11222281

Комплект:2

Примечание:

№ на схеме:18

Наименование:Zoom camera assembly

Каталожный номер:12986597

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fixed boom cable reel installation

Каталожный номер:11307272

Комплект:1

Примечание:C4

№ на схеме:20

Наименование:Adapter cable assembly

Каталожный номер:12204993

Комплект:1

Примечание:

№ на схеме:21

Наименование:Circular connector combination

Каталожный номер:60118612

Комплект:1

Примечание:V1-G-10M-PUR-V1-G

№ на схеме:22

Наименование:Circular connector combination

Каталожный номер:60118617

Комплект:1

Примечание:V1-G-5M-PUR-V1-G

№ на схеме:23

Наименование:Adapter cable assembly

Каталожный номер:12096478

Комплект:1

Примечание:

№ на схеме:24

Наименование:Adapter cable assembly

Каталожный номер:12373890

Комплект:1

Примечание:

№ на схеме:25

Наименование:Adapter cable assembly

Каталожный номер:12817070

Комплект:2

Примечание:

№ на схеме:26

Наименование:Adapter cable assembly

Каталожный номер:12049822

Комплект:1

Примечание:

№ на схеме:27

Наименование:Adapter cable assembly

Каталожный номер:12102011

Комплект:1

Примечание:

№ на схеме:28

Наименование:Four-wire waterproof plug assembly

Каталожный номер:11416866

Комплект:2

Примечание:Deutsch

№ на схеме:29

Наименование:Wire, white

Каталожный номер:A241900000529

Комплект:1

Примечание:

№ на схеме:30

Наименование:Adapter cable assembly

Каталожный номер:12007263

Комплект:1

Примечание:

№ на схеме:31

Наименование:Adapter cable assembly

Каталожный номер:12054295

Комплект:1

Примечание:

№ на схеме:32

Наименование:Adapter cable assembly

Каталожный номер:12980708

Комплект:1

Примечание:

№ на схеме:33

Наименование:Adapter cable assembly

Каталожный номер:12048370

Комплект:1

Примечание:

№ на схеме:34

Наименование:Adapter cable assembly

Каталожный номер:12827090

Комплект:1

Примечание:

№ на схеме:35

Наименование:Adapter cable assembly

Каталожный номер:12827094

Комплект:1

Примечание:

№ на схеме:36

Наименование:6-core heavy-duty closed base assembly

Каталожный номер:11261671

Комплект:2

Примечание:

№ на схеме:37

Наименование:Female pin

Каталожный номер:60014052

Комплект:4

Примечание:
