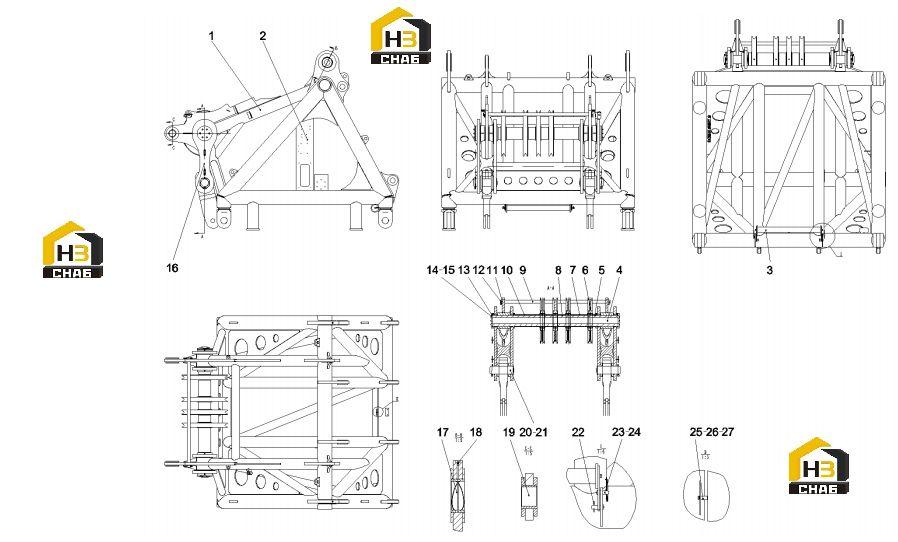

Оголовок стрелы 13817203

← Узел промежуточной секции стрелы 12m 13810925 Система электрическая оголовка стрелы 13794247 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connecting joint welding body

Каталожный номер:13817247

Комплект:1

Примечание:

№ на схеме:2

Наименование:Main arm arm head electrical

Каталожный номер:13794247

Комплект:1

Примечание:

№ на схеме:3

Наименование:Roller

Каталожный номер:10260030

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pulley shaft

Каталожный номер:13816798

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spacer

Каталожный номер:13817198

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pulley assembly

Каталожный номер:21037189

Комплект:4

Примечание:

№ на схеме:7

Наименование:Spacer

Каталожный номер:13817199

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spacer

Каталожный номер:13817200

Комплект:2

Примечание:

№ на схеме:9

Наименование:Retaining rope tube

Каталожный номер:13816799

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spacer

Каталожный номер:13817201

Комплект:1

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:21013784

Комплект:2

Примечание:GB97.1 300HV

№ на схеме:12

Наименование:Pin pin

Каталожный номер:21011762

Комплект:2

Примечание:

№ на схеме:13

Наименование:board

Каталожный номер:21038106

Комплект:2

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:21001334

Комплект:12

Примечание:12GB97.1 300HV

№ на схеме:15

Наименование:bolt

Каталожный номер:A210111000119

Комплект:12

Примечание:M12x45GB5783 10.9

№ на схеме:16

Наименование:Pull plate assembly

Каталожный номер:13817268

Комплект:2

Примечание:

№ на схеме:17

Наименование:Copper sleeve

Каталожный номер:13817202

Комплект:2

Примечание:

№ на схеме:18

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bushing

Каталожный номер:21024003

Комплект:2

Примечание:

№ на схеме:20

Наименование:pin

Каталожный номер:10969670

Комплект:2

Примечание:XZ120x320_A6

№ на схеме:21

Наименование:Ring pin

Каталожный номер:10059728

Комплект:2

Примечание:

№ на схеме:22

Наименование:pin

Каталожный номер:A210491000019

Комплект:2

Примечание:

№ на схеме:23

Наименование:pin

Каталожный номер:10206700

Комплект:4

Примечание:

№ на схеме:24

Наименование:Pin pin

Каталожный номер:21011761

Комплект:2

Примечание:

№ на схеме:25

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:48

Примечание:

№ на схеме:26

Наименование:washer

Каталожный номер:A210401000016

Комплект:48

Примечание:

№ на схеме:27

Наименование:bolt

Каталожный номер:A210111000078

Комплект:48

Примечание:
