Система выхлопная 10181245

Система выхлопная 10181245

← Система топливная 10181068 Коробка раздаточная 10181246 →

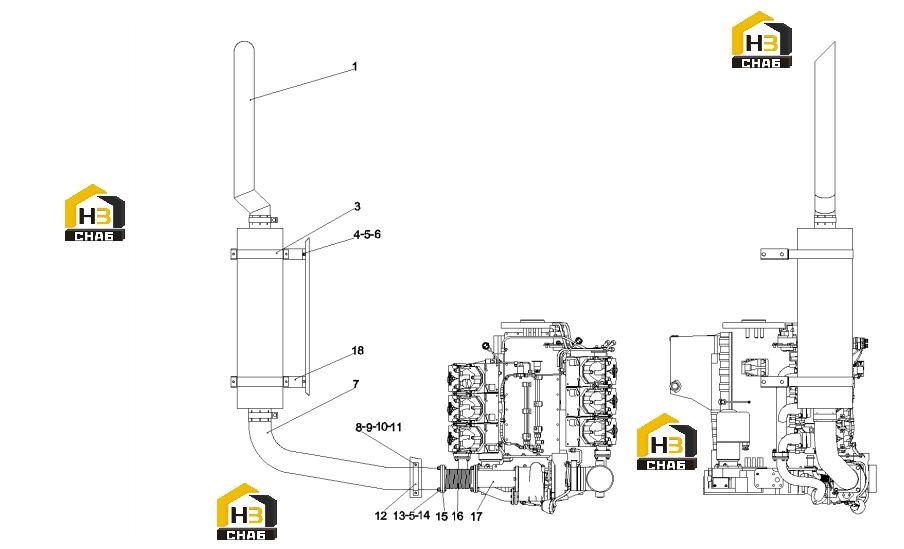

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Exhaust tailpipe
Каталожный номер:10181240
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Silencer bracket
Каталожный номер:10181166
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:bolt
Каталожный номер:A210111000202
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:washer
Каталожный номер:A210401000002
Комплект:12
Примечание:12GB93
0 ₽
шт
№ на схеме:6
Наименование:washer
Каталожный номер:A210405000001
Комплект:4
Примечание:12GB97.1
0 ₽
шт
№ на схеме:7
Наименование:Exhaust pipe
Каталожный номер:10181156
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:bolt
Каталожный номер:A210111000323
Комплект:6
Примечание:M8x25GB5783 10.9
0 ₽
шт
№ на схеме:9
Наименование:washer
Каталожный номер:A210405000007
Комплект:6
Примечание:8GB97.1
0 ₽
шт
№ на схеме:10
Наименование:washer
Каталожный номер:A210401000017
Комплект:6
Примечание:8GB93
0 ₽
шт
№ на схеме:11
Наименование:nut
Каталожный номер:A210307000012
Комплект:6
Примечание:M8GB6170
0 ₽
шт
№ на схеме:12
Наименование:Clamp
Каталожный номер:10181244
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:bolt
Каталожный номер:A210111000204
Комплект:8
Примечание:M12x40GB5783 10.9
0 ₽
шт
№ на схеме:14
Наименование:nut
Каталожный номер:A210307000001
Комплект:8
Примечание:M12 GB6170
0 ₽
шт
№ на схеме:15
Наименование:Interface pad
Каталожный номер:21011869
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Expansion tube
Каталожный номер:21011871
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Exhaust pipe
Каталожный номер:10181123
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:bracket
Каталожный номер:10181243
Комплект:2
Примечание:
