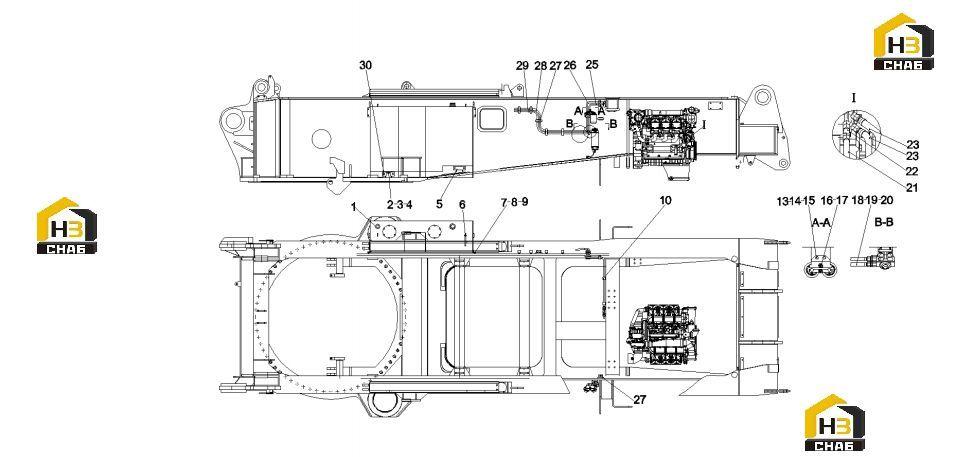

Система топливная 10181068

← Воздухоочиститель a222100000470 Система выхлопная 10181245 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel tank

Каталожный номер:10180795

Комплект:1

Примечание:

№ на схеме:2

Наименование:bolt

Каталожный номер:A210111000053

Комплект:4

Примечание:M16x40GB5783 10.9

№ на схеме:3

Наименование:washer

Каталожный номер:A210401000004

Комплект:4

Примечание:16GB93

№ на схеме:4

Наименование:washer

Каталожный номер:21001338

Комплект:4

Примечание:16GB97.1 300HV

№ на схеме:5

Наименование:bracket

Каталожный номер:10181057

Комплект:2

Примечание:Q400C.20(а).2.2

№ на схеме:6

Наименование:Hose hoop

Каталожный номер:A229900001347

Комплект:2

Примечание:ф16-ф25QC619

№ на схеме:7

Наименование:Bolt grade

Каталожный номер:A210111000012

Комплект:4

Примечание:M10x20GB5783 10.9

№ на схеме:8

Наименование:washer

Каталожный номер:A210401000001

Комплект:4

Примечание:10GB93

№ на схеме:9

Наименование:washer

Каталожный номер:A210405000011

Комплект:4

Примечание:10GB97.1

№ на схеме:10

Наименование:Double pipe clamp

Каталожный номер:A229900008855

Комплект:4

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210405000001

Комплект:8

Примечание:12GB97.1

№ на схеме:15

Наименование:washer

Каталожный номер:A210401000002

Комплект:8

Примечание:12GB93

№ на схеме:16

Наименование:connector

Каталожный номер:21011844

Комплект:2

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:21011845

Комплект:2

Примечание:

№ на схеме:18

Наименование:Tubing

Каталожный номер:10180801

Комплект:1

Примечание:

№ на схеме:19

Наименование:connector

Каталожный номер:21011848

Комплект:2

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:21011849

Комплект:2

Примечание:

№ на схеме:21

Наименование:Tubing

Каталожный номер:10180997

Комплект:1

Примечание:

№ на схеме:22

Наименование:Tubing

Каталожный номер:10181005

Комплект:1

Примечание:Q400C.20(а).2.6

№ на схеме:23

Наименование:Tubing

Каталожный номер:10181007

Комплект:2

Примечание:

№ на схеме:25

Наименование:Steel pipe

Каталожный номер:10181022

Комплект:1

Примечание:

№ на схеме:26

Наименование:Steel pipe

Каталожный номер:10181024

Комплект:1

Примечание:

№ на схеме:27

Наименование:Single pipe clamp

Каталожный номер:A229900002420

Комплект:12

Примечание:

№ на схеме:28

Наименование:Tubing

Каталожный номер:10181061

Комплект:1

Примечание:Q400C.20(а).2.10

№ на схеме:29

Наименование:Tubing

Каталожный номер:10181064

Комплект:1

Примечание:

№ на схеме:30

Наименование:bolt

Каталожный номер:A210111000101

Комплект:4

Примечание:M12x25GB5783 10.9
