Система второго круга охлаждения 10181259

Система второго круга охлаждения 10181259

← Крепление двигателя на раме 10181303 Система дополнительная отопления 11161372 →

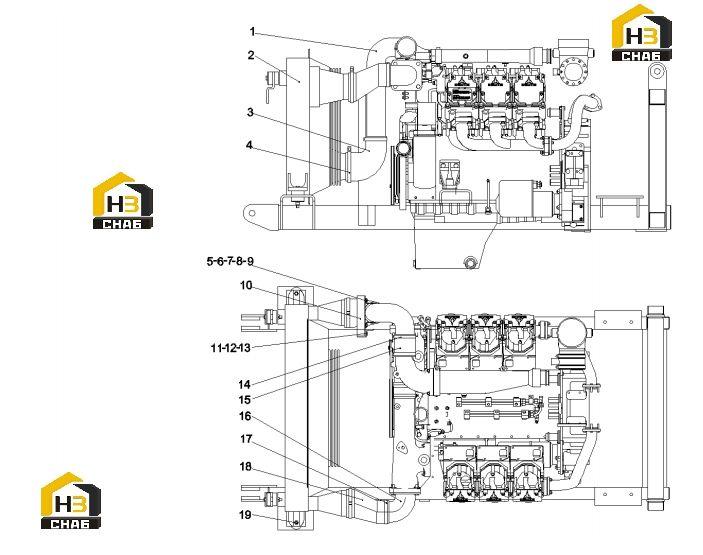

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Intake pipe
Каталожный номер:10181253
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:radiator
Каталожный номер:21021375
Комплект:1
Примечание:Y015028
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:10502862
Комплект:1
Примечание:Q400C.20(a).5-5
0 ₽
шт
№ на схеме:4
Наименование:T-shaped hoop
Каталожный номер:A229900002220
Комплект:2
Примечание:133.7-142.7
0 ₽
шт
№ на схеме:5
Наименование:bolt
Каталожный номер:A210111000323
Комплект:2
Примечание:M8x25GB5783 10.9
0 ₽
шт
№ на схеме:6
Наименование:washer
Каталожный номер:A210405000007
Комплект:2
Примечание:8GB97.1
0 ₽
шт
№ на схеме:7
Наименование:washer
Каталожный номер:A210401000017
Комплект:2
Примечание:8GB93
0 ₽
шт
№ на схеме:8
Наименование:nut
Каталожный номер:A210307000012
Комплект:2
Примечание:M8GB6170
0 ₽
шт
№ на схеме:9
Наименование:Clamp
Каталожный номер:10502863
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:bracket
Каталожный номер:10502864
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt grade
Каталожный номер:A210111000197
Комплект:2
Примечание:M10x25GB5783 10.9
0 ₽
шт
№ на схеме:12
Наименование:washer
Каталожный номер:A210401000001
Комплект:2
Примечание:10GB93
0 ₽
шт
№ на схеме:13
Наименование:nut
Каталожный номер:A210307000017
Комплект:2
Примечание:M10GB6170
0 ₽
шт
№ на схеме:14
Наименование:Clamp
Каталожный номер:21004567
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose
Каталожный номер:10181254
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Air outlet pipe
Каталожный номер:10181252
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Clamp
Каталожный номер:21004592
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose
Каталожный номер:10502865
Комплект:1
Примечание:Q400C.20(a).5-8
0 ₽
шт
№ на схеме:19
Наименование:bolt
Каталожный номер:A210110000002
Комплект:4
Примечание:M12x100GB5782
