Система дополнительная отопления 11161372

Система дополнительная отопления 11161372

← Система второго круга охлаждения 10181259 Узел нагревателя охлаждающей жидкости 60027809 →

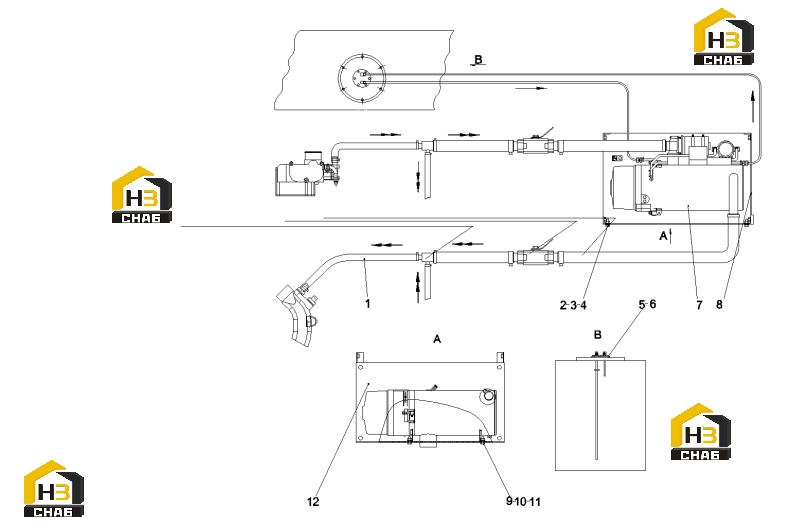

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:11161377
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:bolt
Каталожный номер:A210111000091
Комплект:8
Примечание:M8x30GB5783
0 ₽
шт
№ на схеме:3
Наименование:washer
Каталожный номер:A210401000017
Комплект:8
Примечание:8GB93
0 ₽
шт
№ на схеме:4
Наименование:nut
Каталожный номер:A210307000012
Комплект:8
Примечание:M8GB6170
0 ₽
шт
№ на схеме:5
Наименование:bolt
Каталожный номер:A210111000070
Комплект:6
Примечание:M5x16GB5783
0 ₽
шт
№ на схеме:6
Наименование:washer
Каталожный номер:A210401000015
Комплект:6
Примечание:5GB93
0 ₽
шт
№ на схеме:7
Наименование:Coolant heater assembly
Каталожный номер:60027809
Комплект:1
Примечание:YJP-Q25
0 ₽
шт
№ на схеме:8
Наименование:Box welding body
Каталожный номер:11161472
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:bolt
Каталожный номер:A210111000023
Комплект:4
Примечание:M10×30GB5783
0 ₽
шт
№ на схеме:10
Наименование:nut
Каталожный номер:A210307000017
Комплект:4
Примечание:M10GB6170
0 ₽
шт
№ на схеме:11
Наименование:washer
Каталожный номер:A210401000001
Комплект:4
Примечание:10GB93
0 ₽
шт
№ на схеме:12
Наименование:Mounting plate
Каталожный номер:11171247
Комплект:1
Примечание:
