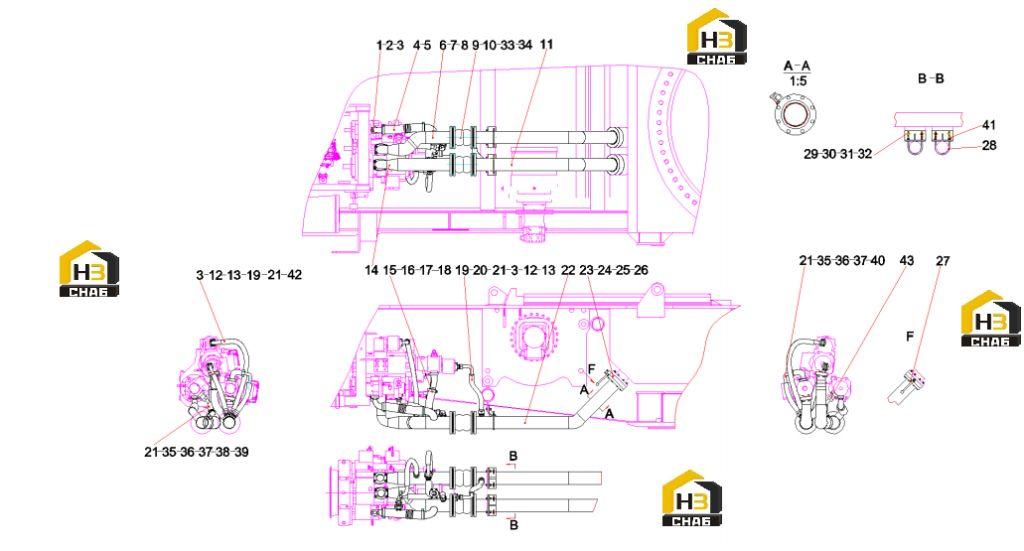

Система подачи масла 10210177

← Система возврата масла 10227651 Система гидравлическая насоса 10222788 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil suction joint

Каталожный номер:10210209

Комплект:1

Примечание:

№ на схеме:2

Наименование:screw

Каталожный номер:A210204000206

Комплект:8

Примечание:M12x35GB70.1 10.9

№ на схеме:3

Наименование:O-ring fluorine rubber

Каталожный номер:B230101002071

Комплект:3

Примечание:

№ на схеме:4

Наименование:Rubber tube

Каталожный номер:10210178

Комплект:1

Примечание:

№ на схеме:5

Наименование:T-shaped hoop

Каталожный номер:21004569

Комплект:2

Примечание:ф76.6-ф85.6

№ на схеме:6

Наименование:Oil suction pipe

Каталожный номер:10210211

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:24001031

Комплект:2

Примечание:70

№ на схеме:8

Наименование:screw

Каталожный номер:A210204000160

Комплект:8

Примечание:M16x50GB70.1

№ на схеме:9

Наименование:Rubber flexible takeover

Каталожный номер:A230103001020

Комплект:2

Примечание:

№ на схеме:10

Наименование:bolt

Каталожный номер:21005263

Комплект:32

Примечание:

№ на схеме:11

Наименование:Oil suction pipe

Каталожный номер:10210193

Комплект:1

Примечание:

№ на схеме:12

Наименование:Folio flange

Каталожный номер:A229900002488

Комплект:2

Примечание:

№ на схеме:13

Наименование:screw

Каталожный номер:A210204000181

Комплект:8

Примечание:GB70.1

№ на схеме:14

Наименование:Oil suction pipe

Каталожный номер:10210196

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rubber tube

Каталожный номер:10210179

Комплект:1

Примечание:

№ на схеме:16

Наименование:For clamps (alternative)

Каталожный номер:A229900003149

Комплект:1

Примечание:A229900003104

№ на схеме:17

Наименование:Oil suction joint

Каталожный номер:10210188

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:B230101000235

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103008104

Комплект:2

Примечание:1100Q/SY1102

№ на схеме:20

Наименование:Flange joint

Каталожный номер:21011028

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pipe joint

Каталожный номер:21002866

Комплект:4

Примечание:

№ на схеме:22

Наименование:Oil suction pipe

Каталожный номер:10210190

Комплект:1

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:A210110000171

Комплект:16

Примечание:M10x100GB5782

№ на схеме:24

Наименование:nut

Каталожный номер:A210307000017

Комплект:16

Примечание:M10GB6170

№ на схеме:25

Наименование:Butterfly valve

Каталожный номер:21014317

Комплект:2

Примечание:

№ на схеме:26

Наименование:Paper pad

Каталожный номер:21023483

Комплект:2

Примечание:

№ на схеме:27

Наименование:screw

Каталожный номер:A210204000009

Комплект:2

Примечание:M10x45GB70.1

№ на схеме:28

Наименование:U-shaped bolt

Каталожный номер:10635792

Комплект:2

Примечание:Q400C.122(a).3-4

№ на схеме:29

Наименование:bolt

Каталожный номер:A210110000009

Комплект:4

Примечание:M12x50GB5782 10.9

№ на схеме:30

Наименование:washer

Каталожный номер:A210405000001

Комплект:12

Примечание:12GB97.1

№ на схеме:31

Наименование:washer

Каталожный номер:A210401000002

Комплект:4

Примечание:12GB93

№ на схеме:32

Наименование:nut

Каталожный номер:A210307000031

Комплект:8

Примечание:M12GB6170 10

№ на схеме:33

Наименование:nut

Каталожный номер:A210307000040

Комплект:32

Примечание:M16GB6170

№ на схеме:34

Наименование:washer

Каталожный номер:A210401000004

Комплект:32

Примечание:16GB93

№ на схеме:35

Наименование:O-ring

Каталожный номер:B230101000244

Комплект:2

Примечание:47.22x3.53AS568-225 N90

№ на схеме:36

Наименование:Folio flange

Каталожный номер:A229900002509

Комплект:2

Примечание:

№ на схеме:37

Наименование:Right angle flange joint

Каталожный номер:21015715

Комплект:1

Примечание:

№ на схеме:38

Наименование:Hose

Каталожный номер:21032660

Комплект:1

Примечание:SY1102

№ на схеме:39

Наименование:Pipe joint

Каталожный номер:21008677

Комплект:1

Примечание:

№ на схеме:40

Наименование:Hose

Каталожный номер:21026901

Комплект:1

Примечание:Q/SY1102

№ на схеме:41

Наименование:bracket

Каталожный номер:10635793

Комплект:2

Примечание:

№ на схеме:42

Наименование:Right angle flange joint

Каталожный номер:A210770000614

Комплект:1

Примечание:

№ на схеме:43

Наименование:Flange joint

Каталожный номер:A210770000660

Комплект:1

Примечание:
