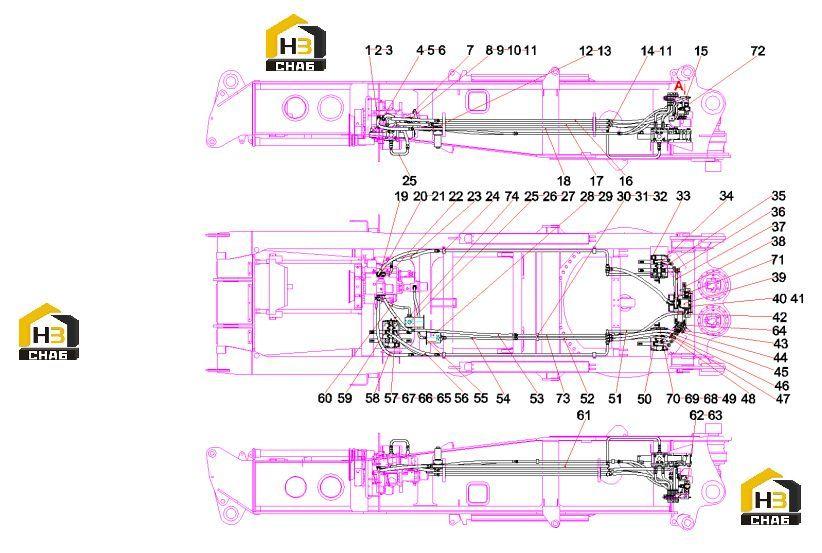

Система гидравлическая насоса 10222788

Каталожный номер:A229900002789

Комплект:6

Примечание:

№ на схеме:12

Каталожный номер:21022551

Комплект:4

Примечание:

№ на схеме:13

Каталожный номер:21002928

Комплект:2

Примечание:

№ на схеме:14

Каталожный номер:21002990

Комплект:17

Примечание:

№ на схеме:15

Каталожный номер:A229900009123

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:10222806

Комплект:2

Примечание:

№ на схеме:17

Каталожный номер:10222808

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:10222810

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:B230103008020

Комплект:2

Примечание:5-1200Q/SY110

№ на схеме:20

Наименование:Screw grade

Каталожный номер:A210204000338

Комплект:4

Примечание:M12x40GB70.1 10.9

№ на схеме:21

Наименование:O-ring fluorine rubber

Каталожный номер:B230101002070

Комплект:12

Примечание:

№ на схеме:22

Каталожный номер:10222812

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:B230103008120

Комплект:1

Примечание:25-800Q/SY110

№ на схеме:24

Наименование:Single pipe clamp

Каталожный номер:A229900002427

Комплект:12

Примечание:

№ на схеме:25

Наименование:Valve frame

Каталожный номер:10222804

Комплект:1

Примечание:

№ на схеме:26

Наименование:filter

Каталожный номер:B222100000526

Комплект:1

Примечание:

№ на схеме:27

Наименование:screw

Каталожный номер:A210204000167

Комплект:4

Примечание:M12x25GB70.1 10.9

№ на схеме:28

Наименование:Valve frame

Каталожный номер:10222801

Комплект:1

Примечание:

№ на схеме:29

Наименование:filter

Каталожный номер:B222100000709

Комплект:1

Примечание:

№ на схеме:30

Наименование:Pipe clamp

Каталожный номер:10222798

Комплект:2

Примечание:

№ на схеме:31

Наименование:Fixing bracket

Каталожный номер:10222920

Комплект:1

Примечание:

№ на схеме:32

Наименование:nut

Каталожный номер:A210307000036

Комплект:4

Примечание:M10GB6170 10

№ на схеме:33

Наименование:Multi-way valve

Каталожный номер:B220401001306

Комплект:2

Примечание:

№ на схеме:34

Каталожный номер:10222814

Комплект:2

Примечание:

№ на схеме:35

Каталожный номер:10222816

Комплект:2

Примечание:

№ на схеме:36

Каталожный номер:10222818

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:10222820

Комплект:1

Примечание:

№ на схеме:38

Наименование:Multi-way valve

Каталожный номер:B220401001305

Комплект:1

Примечание:

№ на схеме:39

Наименование:Pilot valve

Каталожный номер:21011206

Комплект:1

Примечание:

№ на схеме:40

Каталожный номер:A229900002600

Комплект:2

Примечание:

№ на схеме:41

Наименование:Test connector

Каталожный номер:21083669

Комплект:2

Примечание:

№ на схеме:42

Каталожный номер:B230103008109

Комплект:1

Примечание:1200Q/SY1102

№ на схеме:43

Каталожный номер:21003010

Комплект:2

Примечание:

№ на схеме:44

Наименование:Plug

Каталожный номер:21001442

Комплект:1

Примечание:4BN-08WD

№ на схеме:45

Каталожный номер:21003012

Комплект:1

Примечание:

№ на схеме:46

Каталожный номер:B230103008115

Комплект:1

Примечание:25-1300Q/SY11

№ на схеме:47

Каталожный номер:21003018

Комплект:8

Примечание:

№ на схеме:48

Наименование:Pipe joint LN

Каталожный номер:A210777000098

Комплект:1

Примечание:

№ на схеме:49

Наименование:Test connector

Каталожный номер:21000745

Комплект:12

Примечание:

№ на схеме:50

Каталожный номер:B230103005904

Комплект:1

Примечание:4SP16-DKOS-DKOS90-1100Q/SY1102

№ на схеме:51

Каталожный номер:10222792

Комплект:2

Примечание:

№ на схеме:52

Каталожный номер:10222794

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:B230103008111

Комплект:1

Примечание:Q/SY1102

№ на схеме:54

Каталожный номер:B230103008108

Комплект:1

Примечание:

№ на схеме:55

Каталожный номер:B230103000141

Комплект:1

Примечание:Q/SY1102

№ на схеме:56

Каталожный номер:B230103008119

Комплект:2

Примечание:25-1300Q/SY11

№ на схеме:57

Наименование:Multi-way valve

Каталожный номер:B220401001304

Комплект:1

Примечание:

№ на схеме:58

Каталожный номер:B230103008110

Комплект:1

Примечание:Q/SY1102

№ на схеме:59

Каталожный номер:B230103008115

Комплект:2

Примечание:25-1300Q/SY11

№ на схеме:60

Каталожный номер:B230103002058

Комплект:1

Примечание:Q/SY1102

№ на схеме:61

Каталожный номер:10222796

Комплект:1

Примечание:

№ на схеме:62

Наименование:Plug

Каталожный номер:21016841

Комплект:1

Примечание:

№ на схеме:63

Наименование:O-ring

Каталожный номер:A210609000269

Комплект:2

Примечание:

№ на схеме:64

Наименование:Load sensitive multi-way valve

Каталожный номер:B220400000452

Комплект:1

Примечание:

№ на схеме:65

Наименование:bolt

Каталожный номер:A210111000243

Комплект:16

Примечание:M16x50GB5783 10.9

№ на схеме:66

Наименование:nut

Каталожный номер:A210307000040

Комплект:16

Примечание:M16GB6170

№ на схеме:67

Наименование:washer

Каталожный номер:21001338

Комплект:16

Примечание:16GB97.1 300HV

№ на схеме:68

Каталожный номер:21002927

Комплект:2

Примечание:

№ на схеме:69

Каталожный номер:21003065

Комплект:2

Примечание:

№ на схеме:70

Каталожный номер:21006464

Комплект:2

Примечание:

№ на схеме:71

Наименование:Right angle flange joint

Каталожный номер:A229900003567

Комплект:1

Примечание:

№ на схеме:72

Каталожный номер:A210770000643

Комплект:1

Примечание:

№ на схеме:73

Каталожный номер:10653485

Комплект:1

Примечание:

№ на схеме:74
