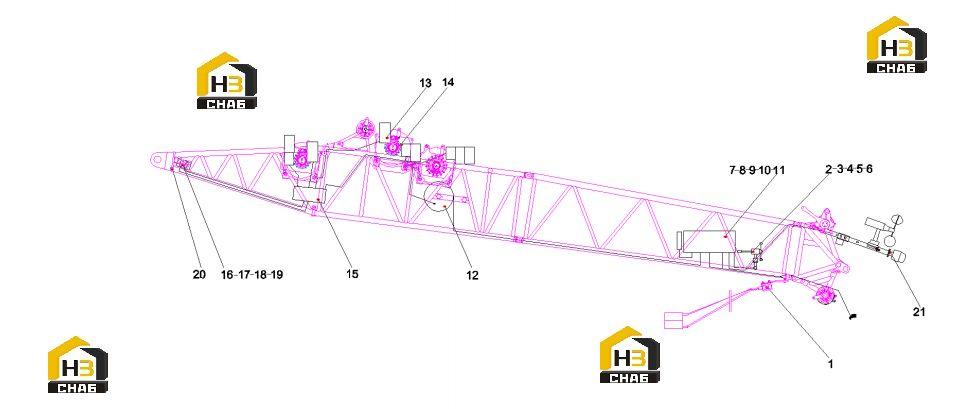

Система электрическая стрелы 10822073

← Секция стрелы промежуточная 6m 21013545 Штекер 60004068 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Main arm over-rolling limit device

Каталожный номер:10562598

Комплект:1

Примечание:Q400.102(c) .13

№ на схеме:2

Наименование:screw

Каталожный номер:A210210000005

Комплект:6

Примечание:M6x25GB818

№ на схеме:3

Наименование:nut

Каталожный номер:A210307000016

Комплект:6

Примечание:M6GB6170

№ на схеме:4

Наименование:washer

Каталожный номер:A210401000016

Комплект:6

Примечание:6GB93

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000006

Комплект:6

Примечание:6GB97.1

№ на схеме:6

Наименование:Main arm upper section arm junction box TB3 electric

Каталожный номер:10822074

Комплект:1

Примечание:

№ на схеме:7

Наименование:screw

Каталожный номер:A210210000002

Комплект:16

Примечание:M5x16GB818

№ на схеме:8

Наименование:nut

Каталожный номер:A210307000015

Комплект:16

Примечание:M5GB6170

№ на схеме:9

Наименование:washer

Каталожный номер:A210401000015

Комплект:16

Примечание:5GB93

№ на схеме:10

Наименование:washer

Каталожный номер:A210405000005

Комплект:16

Примечание:5GB97.1

№ на схеме:11

Наименование:Main arm cable reel C2 installation

Каталожный номер:10842860

Комплект:1

Примечание:

№ на схеме:12

Наименование:Encoder installation

Каталожный номер:10822078

Комплект:2

Примечание:Q400C.102(a)A.56

№ на схеме:13

Наименование:Boom motor control valve plug-in installation

Каталожный номер:10822081

Комплект:3

Примечание:Q400C.102(a)A.57

№ на схеме:14

Наименование:Main arm lower section arm junction box TB4 electrical

Каталожный номер:10822076

Комплект:1

Примечание:

№ на схеме:15

Наименование:socket

Каталожный номер:60004068

Комплект:2

Примечание:70-300-2440-0

№ на схеме:16

Наименование:Closed base

Каталожный номер:60004049

Комплект:2

Примечание:71-340-2428-1

№ на схеме:17

Наименование:nut

Каталожный номер:A210309000005

Комплект:8

Примечание:M5GB6172.1

№ на схеме:18

Наименование:bolt

Каталожный номер:A210111000071

Комплект:8

Примечание:M5×20GB5783

№ на схеме:19

Наименование:Lightning protection grounding device

Каталожный номер:10620912

Комплект:1

Примечание:

№ на схеме:20

Наименование:Marking drawstring

Каталожный номер:60028851

Комплект:1

Примечание:MCV-100L

№ на схеме:21

Наименование:Anemometer beacon light installation

Каталожный номер:11173945

Комплект:1

Примечание:
