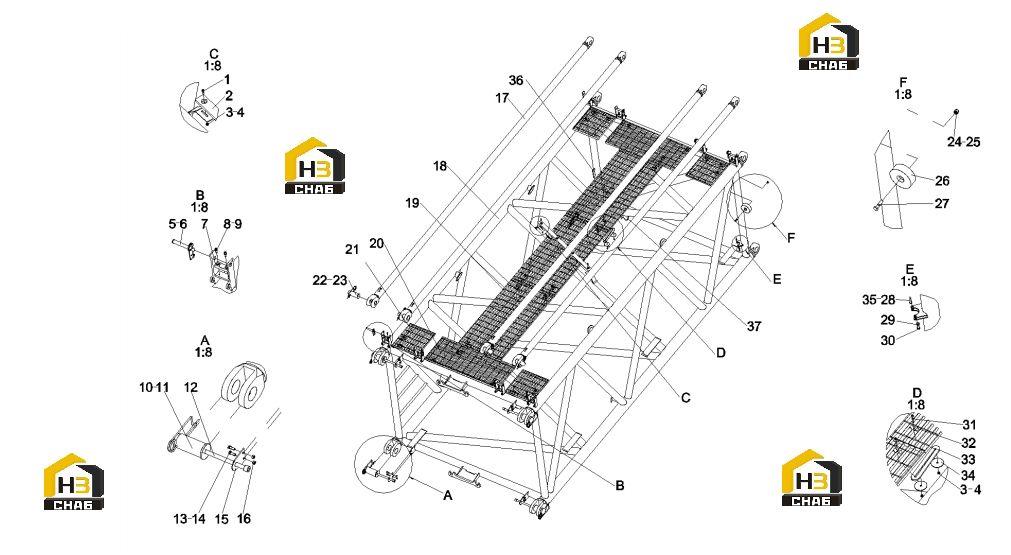

Секция стрелы промежуточная 6m 21013545

Каталожный номер:A210204000164

Комплект:2

Примечание:M8x30GB70.1

№ на схеме:2

Наименование:Wear-resistant plate

Каталожный номер:21011895

Комплект:2

Примечание:

№ на схеме:3

Каталожный номер:A210314000008

Комплект:62

Примечание:M8GB6184

№ на схеме:4

Каталожный номер:A210401000017

Комплект:62

Примечание:8GB93

№ на схеме:5

Наименование:Pin pin

Каталожный номер:21011762

Комплект:8

Примечание:

№ на схеме:6

Наименование:pin

Каталожный номер:10115369

Комплект:8

Примечание:

№ на схеме:7

Наименование:Nylon pad

Каталожный номер:10125082

Комплект:8

Примечание:

№ на схеме:8

Каталожный номер:A210204000162

Комплект:16

Примечание:M8x25GB70.1

№ на схеме:9

Каталожный номер:A210405000007

Комплект:16

Примечание:8GB97.1

№ на схеме:10

Наименование:Pin pin

Каталожный номер:21012139

Комплект:4

Примечание:

№ на схеме:11

Наименование:kingpin

Каталожный номер:21011893

Комплект:4

Примечание:

№ на схеме:12

Каталожный номер:21013408

Комплект:4

Примечание:

№ на схеме:13

Каталожный номер:A210401000002

Комплект:8

Примечание:12GB93

№ на схеме:14

Наименование:bolt

Каталожный номер:A210111000203

Комплект:8

Примечание:M12x35GB5783 10.9

№ на схеме:15

Наименование:Connect the board

Каталожный номер:21011892

Комплект:4

Примечание:

№ на схеме:16

Каталожный номер:A210307000031

Комплект:8

Примечание:M12GB6170 10

№ на схеме:17

Наименование:Pull tube

Каталожный номер:21012996

Комплект:4

Примечание:

№ на схеме:18

Наименование:Boom structure

Каталожный номер:21013549

Комплект:1

Примечание:

№ на схеме:19

Наименование:Steel grating

Каталожный номер:21013546

Комплект:3

Примечание:

№ на схеме:20

Наименование:Steel grating

Каталожный номер:21013527

Комплект:2

Примечание:

№ на схеме:21

Наименование:Steel grating

Каталожный номер:21013526

Комплект:4

Примечание:

№ на схеме:22

Наименование:Pin pin

Каталожный номер:21012138

Комплект:4

Примечание:

№ на схеме:23

Наименование:pin

Каталожный номер:10138496

Комплект:4

Примечание:

№ на схеме:24

Каталожный номер:A210401000004

Комплект:1

Примечание:16GB93

№ на схеме:25

Каталожный номер:A210307000028

Комплект:1

Примечание:M16GB6170 10

№ на схеме:26

Наименование:Anti-collision pad

Каталожный номер:21013547

Комплект:1

Примечание:Q400.62-2

№ на схеме:27

Наименование:bolt

Каталожный номер:A210110000324

Комплект:1

Примечание:M16x65GB5782 10.9

№ на схеме:28

Наименование:pin

Каталожный номер:10124817

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:A210307000036

Комплект:1

Примечание:M10GB6170 10

№ на схеме:30

Наименование:bolt

Каталожный номер:21005186

Комплект:1

Примечание:M10x40GB5783 10.9

№ на схеме:31
