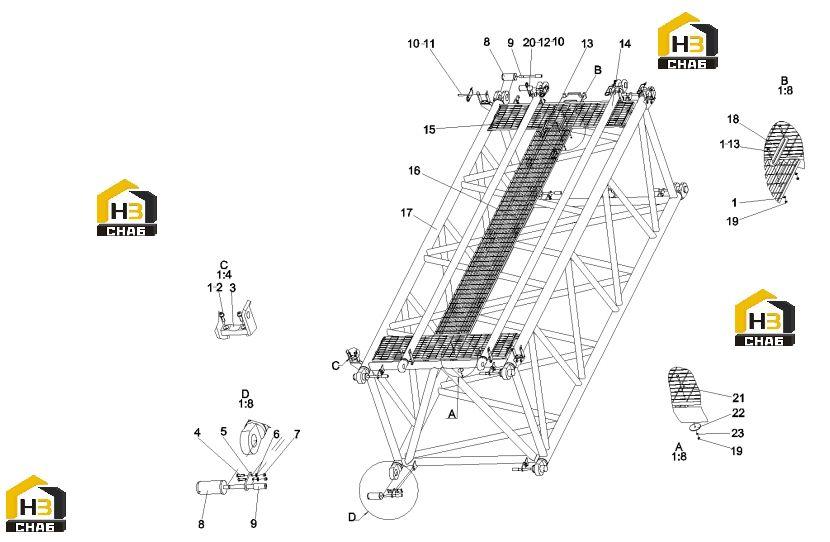

Секция промежуточная стрелы 21012849

← Секция корневая стрелы 10125032 Оголовок стрелы 21012866 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:washer

Каталожный номер:A210405000007

Комплект:16

Примечание:8GB97.1

№ на схеме:2

Наименование:screw

Каталожный номер:A210204000162

Комплект:16

Примечание:M8x25GB70.1

№ на схеме:3

Наименование:Middle section boom

Каталожный номер:21012852

Комплект:1

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:A210111000119

Комплект:8

Примечание:M12x45GB5783 10.9

№ на схеме:5

Наименование:Guide plate

Каталожный номер:21012722

Комплект:4

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210405000001

Комплект:16

Примечание:12GB97.1

№ на схеме:7

Наименование:nut

Каталожный номер:A210307000001

Комплект:8

Примечание:M12 GB6170

№ на схеме:8

Наименование:Pin shaft

Каталожный номер:21012721

Комплект:4

Примечание:

№ на схеме:9

Наименование:screw

Каталожный номер:21012739

Комплект:4

Примечание:

№ на схеме:10

Наименование:Pin pin

Каталожный номер:21012138

Комплект:2

Примечание:

№ на схеме:11

Наименование:pin

Каталожный номер:10115369

Комплект:8

Примечание:

№ на схеме:12

Наименование:pin

Каталожный номер:10138496

Комплект:2

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:21005170

Комплект:64

Примечание:

№ на схеме:14

Наименование:Outer tie rod III

Каталожный номер:21014450

Комплект:2

Примечание:

№ на схеме:15

Наименование:Steel partition

Каталожный номер:21012850

Комплект:4

Примечание:

№ на схеме:16

Наименование:Steel partition

Каталожный номер:21012851

Комплект:2

Примечание:

№ на схеме:17

Наименование:Middle section boom

Каталожный номер:21012852

Комплект:1

Примечание:

№ на схеме:18

Наименование:Steel grating connecting plate

Каталожный номер:21034720

Комплект:16

Примечание:

№ на схеме:19

Наименование:nut

Каталожный номер:A210314000008

Комплект:64

Примечание:M8GB6184

№ на схеме:20

Наименование:Pin pin

Каталожный номер:21011762

Комплект:8

Примечание:

№ на схеме:21

Наименование:Upper clip

Каталожный номер:21031264

Комплект:48

Примечание:

№ на схеме:22

Наименование:Steel grating gasket

Каталожный номер:21034518

Комплект:64

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:A210401000017

Комплект:64

Примечание:8GB93
