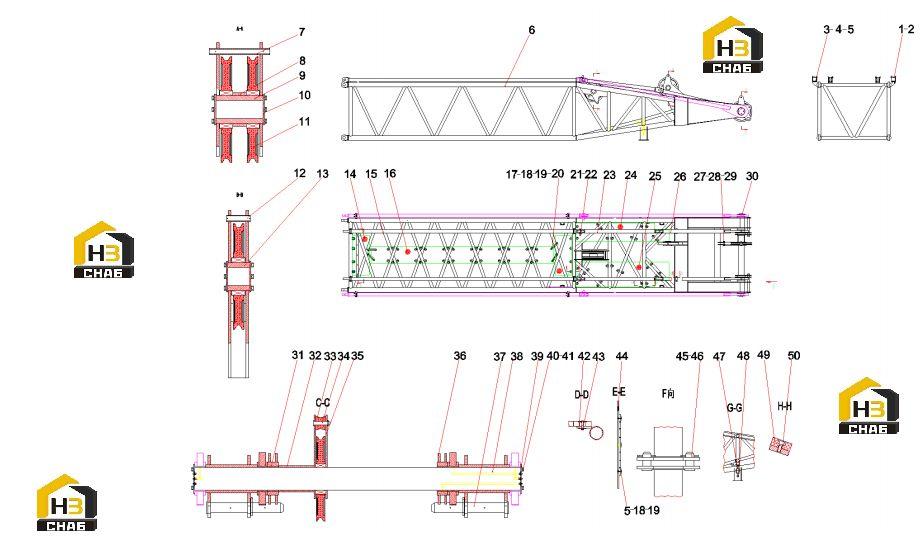

Оголовок стрелы 21012866

← Секция промежуточная стрелы 21012849 Блок шкивов 21012945 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:pin

Каталожный номер:10115369

Комплект:8

Примечание:

№ на схеме:2

Наименование:Pin pin

Каталожный номер:21011762

Комплект:8

Примечание:

№ на схеме:3

Наименование:Nylon pad

Каталожный номер:10125082

Комплект:8

Примечание:

№ на схеме:4

Наименование:screw

Каталожный номер:A210204000162

Комплект:16

Примечание:M8x25GB70.1

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000007

Комплект:21

Примечание:8GB97.1

№ на схеме:6

Наименование:Upper boom

Каталожный номер:21012882

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gear rope tube

Каталожный номер:21012734

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pulley spacer

Каталожный номер:21021181

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pulley block shaft

Каталожный номер:21012735

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover plate

Каталожный номер:21014278

Комплект:4

Примечание:

№ на схеме:11

Наименование:Nylon pulley assembly

Каталожный номер:21012281

Комплект:4

Примечание:

№ на схеме:12

Наименование:Gear rope tube

Каталожный номер:21012873

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pulley shaft

Каталожный номер:21012874

Комплект:1

Примечание:

№ на схеме:14

Наименование:Steel grating

Каталожный номер:21013527

Комплект:4

Примечание:

№ на схеме:15

Наименование:Inner tie rod

Каталожный номер:21012936

Комплект:2

Примечание:

№ на схеме:16

Наименование:Steel partition

Каталожный номер:21012869

Комплект:2

Примечание:

№ на схеме:17

Наименование:Steel grating connecting plate

Каталожный номер:21034720

Комплект:8

Примечание:

№ на схеме:18

Наименование:bolt

Каталожный номер:21005170

Комплект:115

Примечание:

№ на схеме:19

Наименование:nut

Каталожный номер:A210314000008

Комплект:115

Примечание:M8GB6184

№ на схеме:20

Наименование:Steel grating gasket

Каталожный номер:21034518

Комплект:115

Примечание:

№ на схеме:21

Наименование:pin

Каталожный номер:10138496

Комплект:4

Примечание:

№ на схеме:22

Наименование:Pin pin

Каталожный номер:21012138

Комплект:6

Примечание:

№ на схеме:23

Наименование:Inner tie rod

Каталожный номер:21012938

Комплект:2

Примечание:

№ на схеме:24

Наименование:Steel partition

Каталожный номер:21012871

Комплект:1

Примечание:

№ на схеме:25

Наименование:Steel partition

Каталожный номер:21012872

Комплект:1

Примечание:

№ на схеме:26

Наименование:Inner tie rod

Каталожный номер:21012940

Комплект:2

Примечание:

№ на схеме:27

Наименование:bolt

Каталожный номер:A210110000234

Комплект:1

Примечание:M20x140GB5782 10.9

№ на схеме:28

Наименование:washer

Каталожный номер:A210406000014

Комплект:2

Примечание:20GB97.1 300HV

№ на схеме:29

Наименование:nut

Каталожный номер:A210307000029

Комплект:1

Примечание:M20GB6170 10

№ на схеме:30

Наименование:Oil cup

Каталожный номер:A210804000002

Комплект:10

Примечание:

№ на схеме:31

Наименование:Copper bushing

Каталожный номер:21012714

Комплект:6

Примечание:

№ на схеме:32

Наименование:Steel spacer

Каталожный номер:21021389

Комплект:1

Примечание:

№ на схеме:33

Наименование:Rope stop wheel

Каталожный номер:21012876

Комплект:1

Примечание:

№ на схеме:34

Наименование:pin

Каталожный номер:10123876

Комплект:1

Примечание:

№ на схеме:35

Наименование:board

Каталожный номер:21012877

Комплект:2

Примечание:

№ на схеме:36

Наименование:Connecting ear

Каталожный номер:21012942

Комплект:2

Примечание:

№ на схеме:37

Наименование:pin

Каталожный номер:21012878

Комплект:2

Примечание:

№ на схеме:38

Наименование:axis

Каталожный номер:21012879

Комплект:1

Примечание:

№ на схеме:39

Наименование:Shaft end cap

Каталожный номер:21012881

Комплект:2

Примечание:

№ на схеме:40

Наименование:washer

Каталожный номер:A210401000004

Комплект:8

Примечание:16GB93

№ на схеме:41

Наименование:bolt

Каталожный номер:A210111000053

Комплект:8

Примечание:M16x40GB5783 10.9

№ на схеме:42

Наименование:Upper clip

Каталожный номер:21031264

Комплект:92

Примечание:

№ на схеме:43

Наименование:washer

Каталожный номер:A210401000017

Комплект:92

Примечание:8GB93

№ на схеме:44

Наименование:gasket

Каталожный номер:21012738

Комплект:1

Примечание:

№ на схеме:45

Наименование:pin

Каталожный номер:10123923

Комплект:4

Примечание:

№ на схеме:46

Наименование:Pin pin

Каталожный номер:21011761

Комплект:5

Примечание:

№ на схеме:47

Наименование:Shackle

Каталожный номер:A210856000020

Комплект:4

Примечание:M-DW2.5JB8112

№ на схеме:48

Наименование:Short chain

Каталожный номер:21012867

Комплект:2

Примечание:Q400.52.3-1

№ на схеме:49

Наименование:Cushion

Каталожный номер:21022414

Комплект:2

Примечание:

№ на схеме:50

Наименование:screw

Каталожный номер:21053797

Комплект:4

Примечание:GB70.1 12.9
