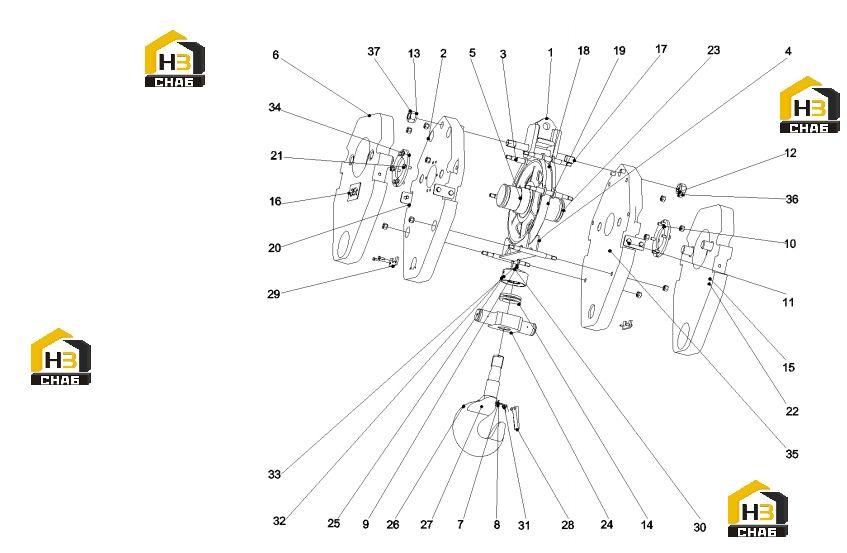

Крюк 35t 21012708

← Крюк 15t 21013820 Крюк 100t 21012709 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hanging board

Каталожный номер:21012331

Комплект:1

Примечание:

№ на схеме:2

Наименование:End plate

Каталожный номер:21012334

Комплект:2

Примечание:

№ на схеме:3

Наименование:Upper rope stop

Каталожный номер:21012337

Комплект:2

Примечание:

№ на схеме:4

Наименование:Lower rope stop

Каталожный номер:21012339

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pulley assembly

Каталожный номер:21012342

Комплект:1

Примечание:

№ на схеме:6

Наименование:Counterweight

Каталожный номер:10992366

Комплект:2

Примечание:

№ на схеме:7

Наименование:pin

Каталожный номер:A210501000024

Комплект:1

Примечание:3.2×28GB91

№ на схеме:8

Наименование:washer

Каталожный номер:A210405000007

Комплект:1

Примечание:8GB97.1

№ на схеме:9

Наименование:washer

Каталожный номер:A210401000002

Комплект:6

Примечание:12GB93

№ на схеме:10

Наименование:washer

Каталожный номер:A210401000005

Комплект:12

Примечание:18GB93

№ на схеме:11

Наименование:washer

Каталожный номер:A210401000006

Комплект:8

Примечание:20GB93

№ на схеме:12

Наименование:washer

Каталожный номер:A210401000008

Комплект:12

Примечание:24GB93

№ на схеме:13

Наименование:washer

Каталожный номер:A210401000038

Комплект:2

Примечание:48GB93

№ на схеме:14

Наименование:Rolling bearing

Каталожный номер:60041390

Комплект:1

Примечание:81222GB4663

№ на схеме:15

Наименование:Rivets

Каталожный номер:21005399

Комплект:8

Примечание:

№ на схеме:16

Наименование:Lifting sign

Каталожный номер:10990823

Комплект:1

Примечание:

№ на схеме:17

Наименование:Stud

Каталожный номер:21012317

Комплект:1

Примечание:M48

№ на схеме:18

Наименование:bolt

Каталожный номер:21012329

Комплект:6

Примечание:M24

№ на схеме:19

Наименование:sleeve

Каталожный номер:21012330

Комплект:2

Примечание:

№ на схеме:20

Наименование:Connecting board

Каталожный номер:10993313

Комплект:4

Примечание:

№ на схеме:21

Наименование:Card board

Каталожный номер:11170205

Комплект:4

Примечание:

№ на схеме:22

Наименование:signage

Каталожный номер:11170206

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pulley shaft

Каталожный номер:21012319

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hook pull block

Каталожный номер:21012321

Комплект:1

Примечание:

№ на схеме:25

Наименование:Round nut

Каталожный номер:10713312

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hook

Каталожный номер:10713313

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pin shaft

Каталожный номер:10713316

Комплект:1

Примечание:

№ на схеме:28

Наименование:Baffle

Каталожный номер:10713318

Комплект:1

Примечание:

№ на схеме:29

Наименование:Baffle

Каталожный номер:10713322

Комплект:2

Примечание:

№ на схеме:30

Наименование:board

Каталожный номер:10713325

Комплект:1

Примечание:

№ на схеме:31

Наименование:spring

Каталожный номер:10829171

Комплект:1

Примечание:

№ на схеме:32

Наименование:Oil cup

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:33

Наименование:bolt

Каталожный номер:A210111000204

Комплект:6

Примечание:M12x40GB5783 10.9

№ на схеме:34

Наименование:bolt

Каталожный номер:A210111000216

Комплект:12

Примечание:M18x50GB5783 10.9

№ на схеме:35

Наименование:bolt

Каталожный номер:A210111000062

Комплект:8

Примечание:M20x60GB5783 10.9

№ на схеме:36

Наименование:nut

Каталожный номер:A210307000007

Комплект:12

Примечание:M24GB6170 10

№ на схеме:37

Наименование:nut

Каталожный номер:A210307000039

Комплект:2

Примечание:M48GB6170 10
