Крюк 15t 21013820

Крюк 15t 21013820

← Противовес 5t 21029307 Крюк 35t 21012708 →

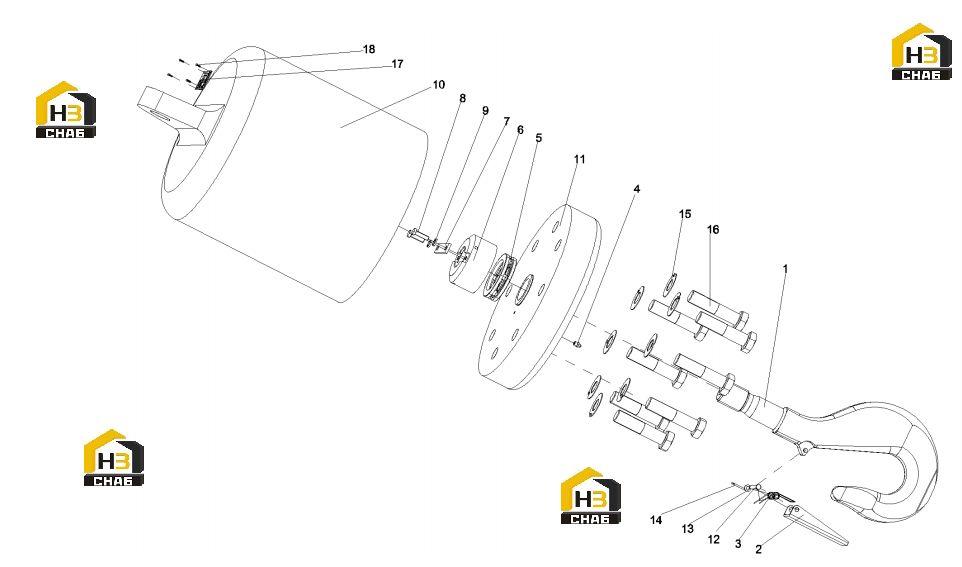

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hook
Каталожный номер:10711991
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Baffle
Каталожный номер:10711992
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:spring
Каталожный номер:10829171
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Oil cup
Каталожный номер:A210804000002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rolling bearing
Каталожный номер:A880312010644
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:nut
Каталожный номер:11172136
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Cushion
Каталожный номер:10711985
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:bolt
Каталожный номер:A210111000026
Комплект:2
Примечание:M10x35GB5783 10.9
0 ₽
шт
№ на схеме:9
Наименование:washer
Каталожный номер:A210401000002
Комплект:2
Примечание:12GB93
0 ₽
шт
№ на схеме:10
Наименование:base
Каталожный номер:21014077
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:beam
Каталожный номер:21014080
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin shaft
Каталожный номер:10711990
Комплект:1
Примечание:B8x75
0 ₽
шт
№ на схеме:13
Наименование:washer
Каталожный номер:A210405000007
Комплект:1
Примечание:8GB97.1
0 ₽
шт
№ на схеме:14
Наименование:pin
Каталожный номер:A210501000024
Комплект:1
Примечание:3.2x28GB91
0 ₽
шт
№ на схеме:15
Наименование:washer
Каталожный номер:A210411000006
Комплект:8
Примечание:30GB856
0 ₽
шт
№ на схеме:16
Наименование:bolt
Каталожный номер:A210110000335
Комплект:8
Примечание:M30x130GB5782 10.9
0 ₽
шт
№ на схеме:17
Наименование:signage
Каталожный номер:11172176
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Rivets
Каталожный номер:21005399
Комплект:4
Примечание:
