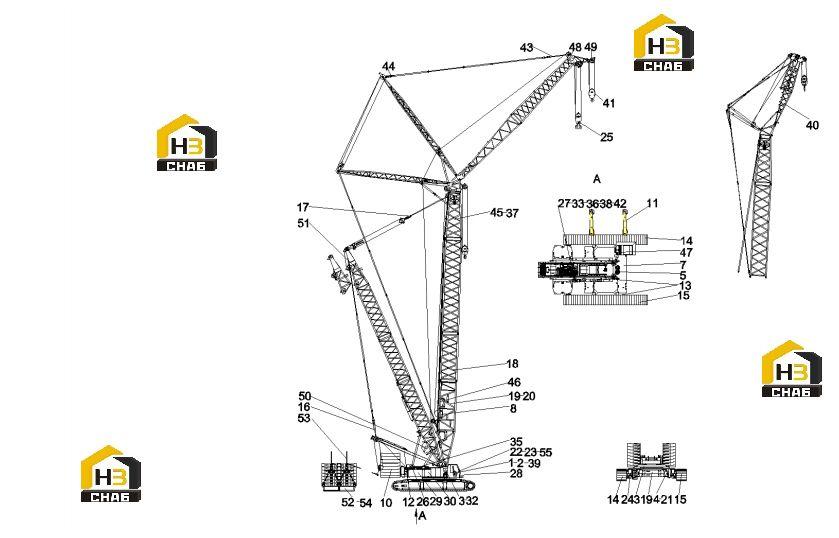

Компоненты основные крана 10079391064

← Выключатель массы 21027129 Комплектующие кабины внутренние 10186816 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Control assembly

Каталожный номер:10186816

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cab assembly

Каталожный номер:10176824

Комплект:1

Примечание:

№ на схеме:3

Наименование:Air conditioning system

Каталожный номер:10713051

Комплект:1

Примечание:Q400C.27(b)

№ на схеме:4

Наименование:Base assembly

Каталожный номер:21011765

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rotary mechanism

Каталожный номер:10176179

Комплект:1

Примечание:

№ на схеме:7

Наименование:Aisle board

Каталожный номер:21024542

Комплект:1

Примечание:

№ на схеме:8

Наименование:Main lifting mechanism

Каталожный номер:10136749

Комплект:1

Примечание:

№ на схеме:9

Наименование:Central counterweight

Каталожный номер:21014482

Комплект:2

Примечание:

№ на схеме:10

Наименование:Mainframe rear counterweight

Каталожный номер:21014483

Комплект:1

Примечание:

№ на схеме:11

Наименование:Side outrigger assembly

Каталожный номер:21013234

Комплект:2

Примечание:

№ на схеме:12

Наименование:Main luffing mast

Каталожный номер:21012707

Комплект:1

Примечание:

№ на схеме:13

Наименование:Centralized lubrication system

Каталожный номер:21017983

Комплект:1

Примечание:

№ на схеме:14

Наименование:Left track frame assembly

Каталожный номер:10110783

Комплект:1

Примечание:

№ на схеме:15

Наименование:Right track frame assembly

Каталожный номер:10107403

Комплект:1

Примечание:

№ на схеме:16

Наименование:Main luffing force limiter assembly

Каталожный номер:21031235

Комплект:1

Примечание:

№ на схеме:17

Наименование:Main arm force limiter assembly

Каталожный номер:21031237

Комплект:1

Примечание:

№ на схеме:18

Наименование:6m main arm

Каталожный номер:21013545

Комплект:2

Примечание:

№ на схеме:19

Наименование:Lower section of main arm

Каталожный номер:10116935

Комплект:1

Примечание:

№ на схеме:20

Наименование:Main arm electrical

Каталожный номер:10822073

Комплект:1

Примечание:

№ на схеме:21

Наименование:Get off the bus

Каталожный номер:10509157

Комплект:1

Примечание:Q400C.108(a)

№ на схеме:22

Наименование:Force limiter electrical

Каталожный номер:10848223

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cab electrical

Каталожный номер:10351981

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hydraulic system for getting off and walking

Каталожный номер:10210554

Комплект:1

Примечание:

№ на схеме:25

Наименование:400t hook

Каталожный номер:21012710

Комплект:1

Примечание:

№ на схеме:26

Наименование:Main luffing mechanism

Каталожный номер:10136799

Комплект:1

Примечание:

№ на схеме:27

Наименование:Motorized equipment

Каталожный номер:10181334

Комплект:1

Примечание:

№ на схеме:28

Наименование:signage

Каталожный номер:10998952

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hydraulic fuel tank

Каталожный номер:10206317

Комплект:1

Примечание:Q400C.124 (a)

№ на схеме:30

Наименование:Cover piece

Каталожный номер:10170957

Комплект:1

Примечание:

№ на схеме:31

Наименование:Main platform

Каталожный номер:10175206

Комплект:1

Примечание:

№ на схеме:32

Наименование:Power distribution cabinet cabinet

Каталожный номер:10256030

Комплект:1

Примечание:

№ на схеме:33

Наименование:Auxiliary hydraulic system

Каталожный номер:10219114

Комплект:1

Примечание:

№ на схеме:35

Наименование:Upper hydraulic system II

Каталожный номер:10210294

Комплект:1

Примечание:

№ на схеме:36

Наименование:Anti-rollback hydraulic system

Каталожный номер:10224577

Комплект:1

Примечание:

№ на схеме:37

Наименование:Light main arm electrical

Каталожный номер:10836132

Комплект:1

Примечание:

№ на схеме:38

Наименование:Servo control hydraulic system

Каталожный номер:10221649

Комплект:1

Примечание:

№ на схеме:39

Наименование:Platform electric

Каталожный номер:10392476

Комплект:1

Примечание:

№ на схеме:40

Наименование:Fixed auxiliary arm electrical

Каталожный номер:10836118

Комплект:1

Примечание:

№ на схеме:41

Наименование:Deputy lifting mechanism

Каталожный номер:10136798

Комплект:1

Примечание:

№ на схеме:42

Наименование:Upper hydraulic system 1

Каталожный номер:10227790

Комплект:1

Примечание:

№ на схеме:43

Наименование:Auxiliary luffing force limiter assembly

Каталожный номер:21031238

Комплект:1

Примечание:

№ на схеме:44

Наименование:Auxiliary arm force limiter assembly

Каталожный номер:21031239

Комплект:1

Примечание:

№ на схеме:45

Наименование:Main arm upper section arm

Каталожный номер:21013575

Комплект:1

Примечание:

№ на схеме:46

Наименование:Auxiliary arm luffing mechanism

Каталожный номер:10139316

Комплект:1

Примечание:

№ на схеме:47

Наименование:Auxiliary hoist mechanism

Каталожный номер:21017977

Комплект:1

Примечание:

№ на схеме:48

Наименование:Luffing auxiliary arm electrical

Каталожный номер:10824043

Комплект:1

Примечание:

№ на схеме:49

Наименование:Extended arm electric

Каталожный номер:10597727

Комплект:1

Примечание:

№ на схеме:50

Наименование:Super luffing mechanism

Каталожный номер:10139317

Комплект:1

Примечание:

№ на схеме:51

Наименование:Super mast electric

Каталожный номер:10399813

Комплект:1

Примечание:

№ на схеме:52

Наименование:Super counterweight electric

Каталожный номер:10398112

Комплект:1

Примечание:

№ на схеме:53

Наименование:Super lifting counterweight lifting hydraulic system

Каталожный номер:10219086

Комплект:1

Примечание:

№ на схеме:54

Наименование:Super counterweight

Каталожный номер:21025502

Комплект:2

Примечание:

№ на схеме:55

Наименование:Closed circuit monitoring system

Каталожный номер:10486657

Комплект:1

Примечание:

№ на схеме:56

Наименование:3m main arm

Каталожный номер:21013524

Комплект:1

Примечание:

№ на схеме:57

Наименование:12m main arm (A)

Каталожный номер:21013567

Комплект:1

Примечание:

№ на схеме:58

Наименование:12m main arm (B)

Каталожный номер:21013706

Комплект:1

Примечание:

№ на схеме:59

Наименование:12m main arm (C)

Каталожный номер:21013707

Комплект:1

Примечание:

№ на схеме:60

Наименование:Hybrid arm transition section

Каталожный номер:21013654

Комплект:1

Примечание:

№ на схеме:61

Наименование:Luffing auxiliary arm basic arm

Каталожный номер:21038079

Комплект:1

Примечание:

№ на схеме:63

Наименование:12m luffing auxiliary arm

Каталожный номер:21012047

Комплект:1

Примечание:

№ на схеме:64

Наименование:Upper section of auxiliary arm

Каталожный номер:21012053

Комплект:1

Примечание:

№ на схеме:65

Наименование:Light main arm upper section arm

Каталожный номер:10228918

Комплект:1

Примечание:

№ на схеме:66

Наименование:Fixed auxiliary arm assembly

Каталожный номер:10228992

Комплект:1

Примечание:

№ на схеме:67

Наименование:12m light main boom 1

Каталожный номер:10227862

Комплект:1

Примечание:

№ на схеме:68

Наименование:12m light main boom II

Каталожный номер:10227864

Комплект:1

Примечание:

№ на схеме:69

Наименование:Super mast

Каталожный номер:10145209

Комплект:1

Примечание:Q400C.52(a)

№ на схеме:71

Наименование:Arm head

Каталожный номер:21013652

Комплект:1

Примечание:250t

№ на схеме:72

Наименование:Extended arm

Каталожный номер:21013323

Комплект:1

Примечание:

№ на схеме:73

Наименование:Arm head

Каталожный номер:21013819

Комплект:1

Примечание:400t

№ на схеме:75

Наименование:Central counterweight

Каталожный номер:21014372

Комплект:1

Примечание:

№ на схеме:76

Наименование:Counterweight

Каталожный номер:21014413

Комплект:1

Примечание:10t

№ на схеме:77

Наименование:Counterweight

Каталожный номер:21029307

Комплект:1

Примечание:5t

№ на схеме:78

Наименование:Hook

Каталожный номер:21013820

Комплект:1

Примечание:15t

№ на схеме:79

Наименование:Hook

Каталожный номер:21012708

Комплект:1

Примечание:35t

№ на схеме:80

Наименование:Hook

Каталожный номер:21012709

Комплект:1

Примечание:100t
