Комплектующие кабины внутренние 10186816

Комплектующие кабины внутренние 10186816

← Компоненты основные крана 10079391064 Направляющая сиденья a229900005841 →

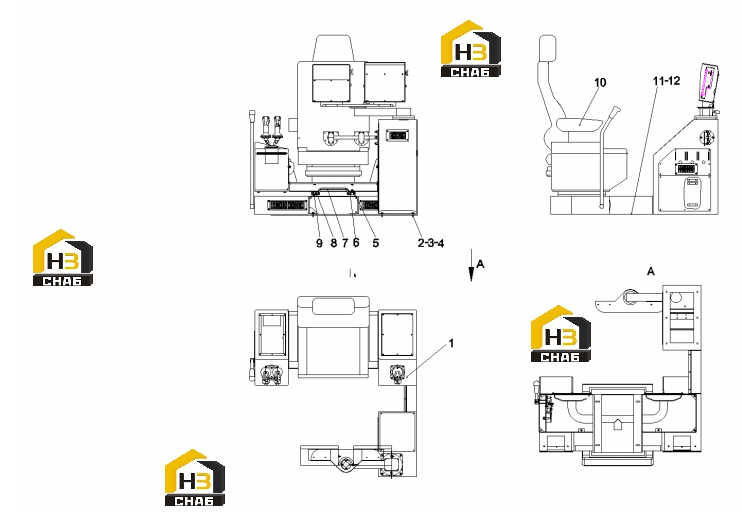

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Control assembly
Каталожный номер:60004095
Комплект:1
Примечание:X-Q400C.24 (a)
0 ₽
шт
№ на схеме:2
Наименование:bolt
Каталожный номер:A210111000088
Комплект:34
Примечание:M8x16GB5783
0 ₽
шт
№ на схеме:3
Наименование:washer
Каталожный номер:A210405000007
Комплект:30
Примечание:8GB97.1
0 ₽
шт
№ на схеме:4
Наименование:washer
Каталожный номер:A210401000017
Комплект:30
Примечание:8GB93
0 ₽
шт
№ на схеме:5
Наименование:nut
Каталожный номер:A210307000012
Комплект:4
Примечание:M8GB6170
0 ₽
шт
№ на схеме:6
Наименование:Seat rail
Каталожный номер:A229900005841
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Seat lever
Каталожный номер:A229900005842
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Seat rail
Каталожный номер:B229900004075
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:screw
Каталожный номер:A210204000162
Комплект:4
Примечание:M8x25GB70.1
0 ₽
шт
№ на схеме:10
Наименование:Mechanical suspension driver's seat
Каталожный номер:21030509
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:screw
Каталожный номер:A210204000132
Комплект:3
Примечание:M6x25GB70.1
0 ₽
шт
№ на схеме:12
Наименование:washer
Каталожный номер:A210405000006
Комплект:3
Примечание:6GB97.1
