Система забора воздуха 13943279

← Системы двигателя и крепления двигателя 13948284 Компоненты установки и амортизации двигателя 13943296 →

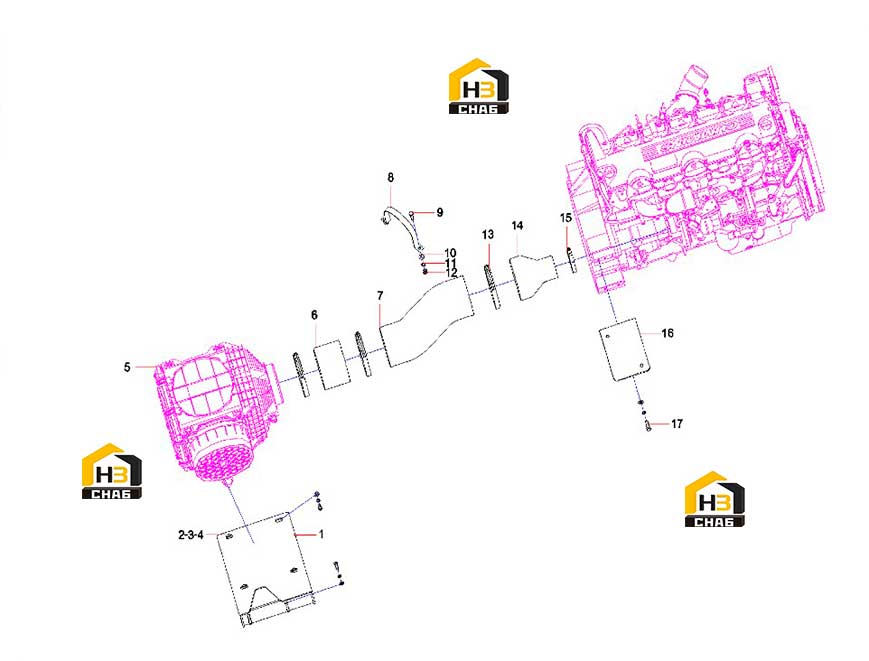

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bracket

Каталожный номер:13951542

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:3

Наименование:Washer 12GB97.1-02GB/T 97.1

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:4

Наименование:Bolt M12x30GB5783-00

Каталожный номер:A210111000038

Комплект:8

Примечание:

№ на схеме:5

Наименование:Air filter AC8010 AH55662

Каталожный номер:60344276

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:13933788

Комплект:1

Примечание:

№ на схеме:7

Наименование:tube

Каталожный номер:13933790

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp

Каталожный номер:13951753

Комплект:1

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:A210110000341

Комплект:2

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:A210405000002

Комплект:4

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210401000003

Комплект:4

Примечание:

№ на схеме:12

Наименование:nut

Каталожный номер:A210307000025

Комплект:2

Примечание:

№ на схеме:13

Наименование:T-shaped hoop medium 205-medium 220

Каталожный номер:60030982

Комплект:3

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:13933799

Комплект:1

Примечание:

№ на схеме:15

Наименование:T-shaped hoop

Каталожный номер:A229900002263

Комплект:1

Примечание:

№ на схеме:16

Наименование:bracket

Каталожный номер:13947655

Комплект:1

Примечание:

№ на схеме:17

Наименование:bolt

Каталожный номер:A210111000208

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pressure alarm

Каталожный номер:60195980

Комплект:1

Примечание:
