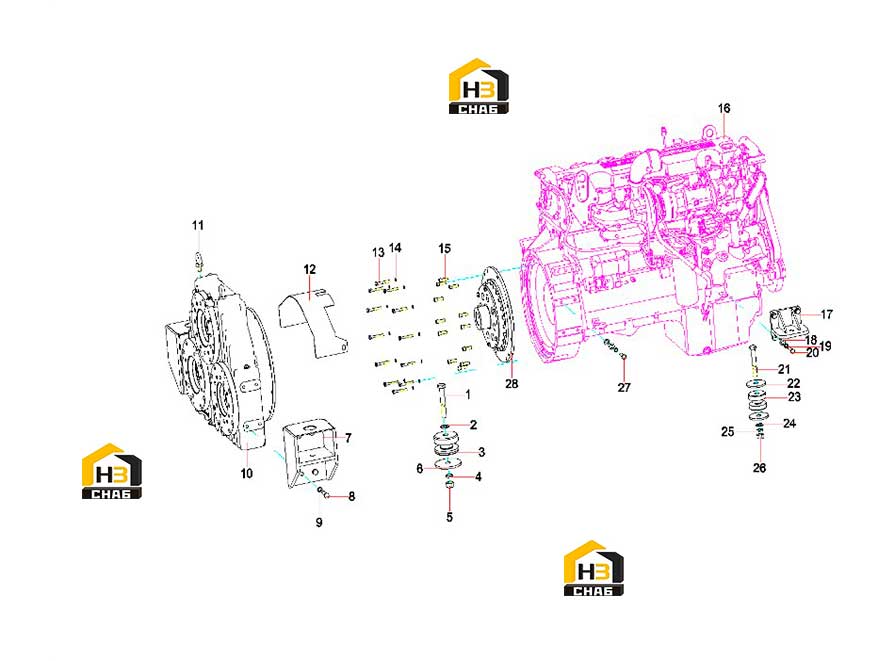

Компоненты установки и амортизации двигателя 13943296

← Система забора воздуха 13943279 Система охлаждения 13948283 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M24x150GB5782 Grade 10.9

Каталожный номер:A210110000302

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer 24GB97.1 300HV

Каталожный номер:A210405000028

Комплект:2

Примечание:

№ на схеме:3

Наименование:Shock absorber

Каталожный номер:60144775

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 24GB93

Каталожный номер:A210401000008

Комплект:2

Примечание:

№ на схеме:5

Наименование:nut

Каталожный номер:A210307000007

Комплект:2

Примечание:

№ на схеме:6

Наименование:board

Каталожный номер:11476193

Комплект:2

Примечание:

№ на схеме:7

Наименование:bracket

Каталожный номер:13940254

Комплект:2

Примечание:

№ на схеме:8

Наименование:bolt

Каталожный номер:A210111000106

Комплект:8

Примечание:

№ на схеме:9

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:10

Наименование:Transfer case 6116-A-3-1- G078-30

Каталожный номер:60060141

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw M16GB825

Каталожный номер:A210214000002

Комплект:2

Примечание:

№ на схеме:12

Наименование:cover

Каталожный номер:13940934

Комплект:1

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:13257762

Комплект:12

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:A210401000001

Комплект:12

Примечание:

№ на схеме:15

Наименование:Bolt 1/2-13x35

Каталожный номер:13220553

Комплект:12

Примечание:

№ на схеме:16

Наименование:Engine SG12-C400 298kW Tier4f Cummins

Каталожный номер:60338128

Комплект:1

Примечание:

№ на схеме:17

Наименование:bracket

Каталожный номер:13940258

Комплект:2

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:A210405000002

Комплект:10

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210401000003

Комплект:9

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:A210110000341

Комплект:8

Примечание:

№ на схеме:21

Наименование:Bolt M20x140GB5782 Grade 10.9

Каталожный номер:A210110000234

Комплект:2

Примечание:

№ на схеме:22

Наименование:board

Каталожный номер:12198161

Комплект:4

Примечание:

№ на схеме:23

Наименование:Shock absorber CB2204-800N/mm

Каталожный номер:60341275

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer 20GB97.1-02GB/T 97.1

Каталожный номер:A210405000008

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer 20GB93-87GB/T 93

Каталожный номер:A210401000006

Комплект:2

Примечание:

№ на схеме:26

Наименование:Nut M20GB6170-00GB/T 6170

Каталожный номер:A210307000005

Комплект:2

Примечание:

№ на схеме:27

Наименование:bolt

Каталожный номер:A210111000208

Комплект:1

Примечание:

№ на схеме:28

Наименование:Flange coupling〇SG12-6116 RJ-ZJSY160801CA

Каталожный номер:60341678

Комплект:1

Примечание:
