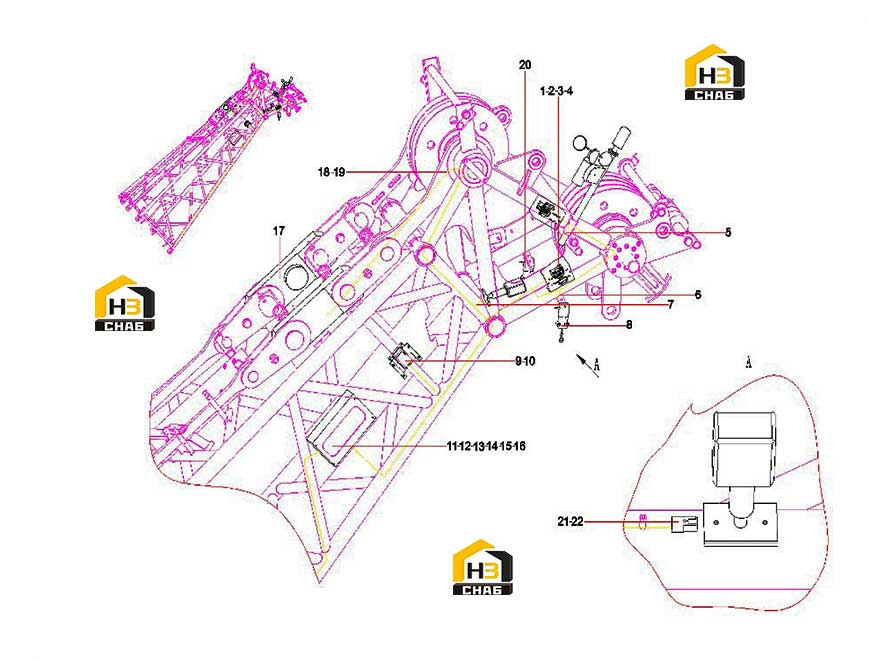

Система электрическая гуська 12134504

← Гусек 12199645 Ограничитель высоты подъема 11222279 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Heavy-duty rain cover

Каталожный номер:12701056

Комплект:2

Примечание:

№ на схеме:2

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210401000016

Комплект:4

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:5

Наименование:Adapter cable assembly

Каталожный номер:12166371

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hoist over-roll limit cable assembly

Каталожный номер:14025618

Комплект:1

Примечание:

№ на схеме:7

Наименование:Adapter cable assembly

Каталожный номер:11683043

Комплект:1

Примечание:

№ на схеме:8

Наименование:Lifting height limiter assembly

Каталожный номер:14062104

Комплект:1

Примечание:

№ на схеме:9

Наименование:Angle sensor assembly

Каталожный номер:11442964

Комплект:1

Примечание:

№ на схеме:10

Наименование:Adapter cable assembly

Каталожный номер:12054295

Комплект:1

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:A210405000005

Комплект:4

Примечание:

№ на схеме:12

Наименование:Auxiliary arm upper section arm junction box assembly

Каталожный номер:12980703

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M5x40GB70.1

Каталожный номер:A210204000121

Комплект:4

Примечание:

№ на схеме:14

Наименование:Shorted plug

Каталожный номер:11226452

Комплект:1

Примечание:

№ на схеме:15

Наименование:nut

Каталожный номер:A210307000015

Комплект:4

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210401000015

Комплект:4

Примечание:

№ на схеме:17

Наименование:Tension sensor 80T-L

Каталожный номер:60137441

Комплект:2

Примечание:

№ на схеме:18

Наименование:Adapter cable assembly

Каталожный номер:12971396

Комплект:1

Примечание:

№ на схеме:19

Наименование:Adapter cable assembly

Каталожный номер:12015206

Комплект:1

Примечание:

№ на схеме:20

Наименование:[A] Lifting height limiter assembly

Каталожный номер:11222279

Комплект:1

Примечание:

№ на схеме:21

Наименование:Deutsch four-wire waterproof plug assembly

Каталожный номер:11416866

Комплект:1

Примечание:

№ на схеме:22

Наименование:Wire, white

Каталожный номер:A241900000529

Комплект:1

Примечание:
