Гусек 12199645

← Система тросов стрелы 12224340 Система электрическая гуська 12134504 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

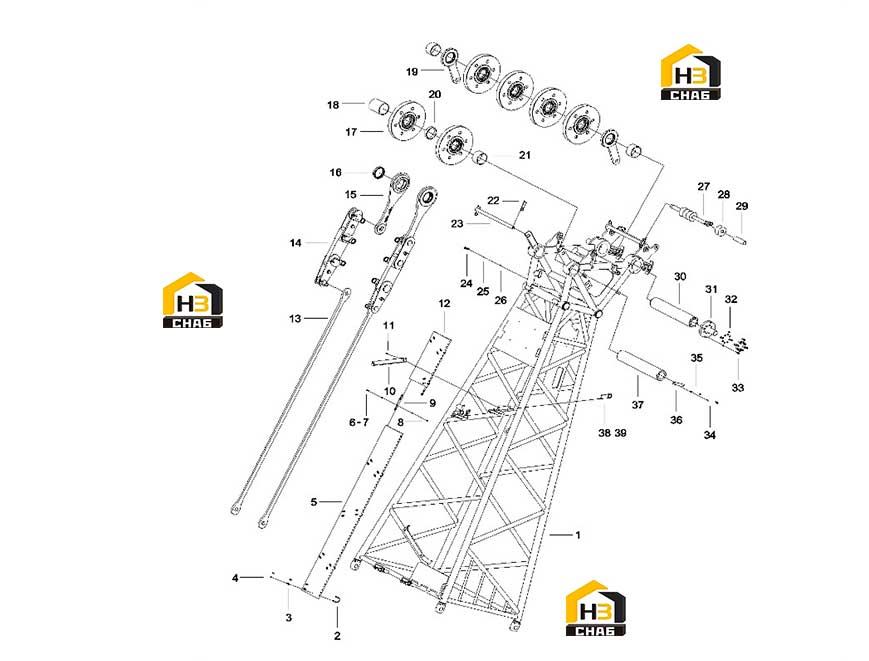

№ на схеме:1

Наименование:[A] Welding body of the upper section arm of the auxiliary arm

Каталожный номер:12199690

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pedal fixed chain

Каталожный номер:11419426

Комплект:11

Примечание:

№ на схеме:3

Наименование:Fixed seat

Каталожный номер:11104148

Комплект:22

Примечание:

№ на схеме:4

Наименование:screw

Каталожный номер:A210211000023

Комплект:22

Примечание:

№ на схеме:5

Наименование:Pedal (370x2900)

Каталожный номер:11098983

Комплект:1

Примечание:

№ на схеме:6

Наименование:bolt

Каталожный номер:A210111000091

Комплект:8

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:A210405000007

Комплект:20

Примечание:

№ на схеме:8

Наименование:nut

Каталожный номер:A210314000008

Комплект:12

Примечание:

№ на схеме:9

Наименование:Connecting board

Каталожный номер:11104149

Комплект:2

Примечание:

№ на схеме:10

Наименование:Wear-resistant plate

Каталожный номер:11503919

Комплект:2

Примечание:

№ на схеме:11

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:4

Примечание:

№ на схеме:12

Наименование:Pedal 370x830

Каталожный номер:11141477

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pull plate

Каталожный номер:12163440

Комплект:2

Примечание:

№ на схеме:14

Наименование:[A] Force limiter assembly

Каталожный номер:12199701

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pull plate

Каталожный номер:12199696

Комплект:2

Примечание:

№ на схеме:16

Наименование:Copper sleeve

Каталожный номер:21038959

Комплект:4

Примечание:

№ на схеме:17

Наименование:Pulley assembly

Каталожный номер:21040083

Комплект:6

Примечание:

№ на схеме:18

Наименование:Spacer

Каталожный номер:12199639

Комплект:1

Примечание:

№ на схеме:19

Наименование:board

Каталожный номер:21038688

Комплект:2

Примечание:

№ на схеме:20

Наименование:Spacer

Каталожный номер:12199640

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spacer

Каталожный номер:12199644

Комплект:3

Примечание:

№ на схеме:22

Наименование:Pin pin

Каталожный номер:21012137

Комплект:8

Примечание:

№ на схеме:23

Наименование:Retaining rope tube

Каталожный номер:12199641

Комплект:3

Примечание:

№ на схеме:24

Наименование:Wiring harness holder

Каталожный номер:10456217

Комплект:32

Примечание:

№ на схеме:25

Наименование:washer

Каталожный номер:A210401000016

Комплект:32

Примечание:

№ на схеме:26

Наименование:bolt

Каталожный номер:A210111000080

Комплект:32

Примечание:

№ на схеме:27

Наименование:axis

Каталожный номер:12199643

Комплект:1

Примечание:

№ на схеме:28

Наименование:pulley

Каталожный номер:21038512

Комплект:4

Примечание:

№ на схеме:29

Наименование:tube

Каталожный номер:12199642

Комплект:2

Примечание:

№ на схеме:30

Наименование:[T] Pulley shaft

Каталожный номер:12199638

Комплект:1

Примечание:

№ на схеме:31

Наименование:[T] Axle

Каталожный номер:12199636

Комплект:2

Примечание:

№ на схеме:32

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:24

Примечание:

№ на схеме:33

Наименование:Screw M16x40GB70.1

Каталожный номер:A210204000165

Комплект:24

Примечание:

№ на схеме:34

Наименование:bolt

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:35

Наименование:Washer 12GB97.1 300HV

Каталожный номер:21001334

Комплект:4

Примечание:

№ на схеме:36

Наименование:board

Каталожный номер:12199637

Комплект:2

Примечание:

№ на схеме:37

Наименование:[T] Pulley shaft

Каталожный номер:12199635

Комплект:1

Примечание:

№ на схеме:38

Наименование:Pin pin

Каталожный номер:21012138

Комплект:4

Примечание:

№ на схеме:39

Наименование:Luffing auxiliary arm upper section arm electrical

Каталожный номер:12134504

Комплект:1

Примечание:
